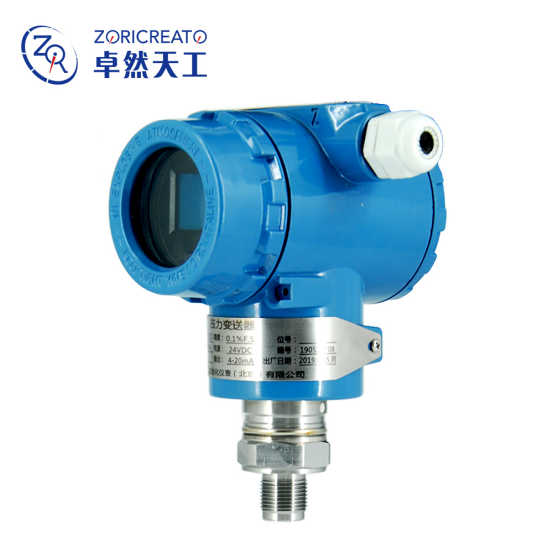

压力变送器取压点的选择

时间:2021-05-06 浏览:


压力变送器选取压点应符合以下几个规定:

1.测量气体压力时,压力点应在工艺管道的上半部。
2.测量液体压力时,工艺管道下半部到工艺管道水平中心线之间的压力点应在“0~45”范围内。
3.测量蒸汽压力时,压力点取在工艺管道上、下半部与工艺管道水平中心线之间0~45度范围内。
4.压力源部件的安装位置应选择在工艺介质流束稳定的管段。。
5.当压力源部件和温度源部件在同一管道上时,应将压力源部件安装在温度源部件的上游侧。
6.压力源部分的末端不应超过工艺设备和工艺管道的内壁。。
7.测量垂直工艺管道上的粉尘、固体颗粒或沉淀物等混浊介质的压力时,应使源部件向上倾斜,与水平线的夹角应大于30度。在水平工艺管道上以锐角安装流梁是合适的。
8.压力变送器的安装位置应光线充足,操作维护方便,不能安装在振动、潮湿、高温、腐蚀性和强磁场干扰的地方。
9.压力变送器的安装位置应尽可能靠近源部件。低压变送器的安装高度应与压力抽取点高度一致,特别是液体介质和凝析气体介质。
10.在测量气体介质压力时,变送器的安装位置应高于压力抽取点,在测量液体或蒸汽压力时,变送器的安装位置应低于压力抽取点,以减少排气和排液的附加设施。
