​压力变送器隔离膜片的作用

时间:2021-05-04 浏览:

  由于某些被测介质的特殊性,在有较强的腐蚀介质的工作环境中,测量仪表接触介质的部分容易被腐蚀,从而造成测量仪表的损坏,此外在被测介质黏度较大时,测量仪表的金属膜盒表面容易被附着和堵塞,使测量精度降低,而有些介质黏度大,附着力强,清理时容易造成仪表的失灵或报废,为克服上述不足,诞生出了一种隔离膜片,从而满足测量或保护传感器,该膜片安装在测量仪表上,在保证原有仪表使用精度和灵敏度基础上,很好的解决了仪表的腐蚀和堵塞问题,验厂仪表的使用寿命,每次检修时,只需要更换隔离膜片即可,大大减少了维修工作量,同时使用隔离膜片后可以将原金属膜盒的特殊材质(如哈市合金、蒙乃尔、钽等)可以改成普通316材质,大大节省投资。

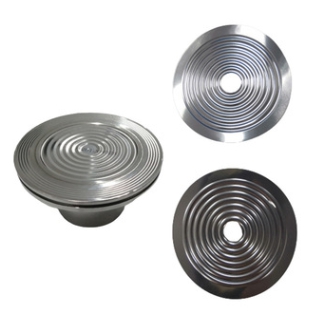

隔离膜片的类型

膜片压力变送器是加装焊接密封隔离膜片结构而形成的。它的焊接密封隔离膜片装置具有多种不同过程连接结构形式,特别适用于高温、高粘度、结晶状介质及易堵塞场合的压力测量,也适用于卫生、医药场合的压力测量。常用的膜片类型主要有两种:平膜和凸膜

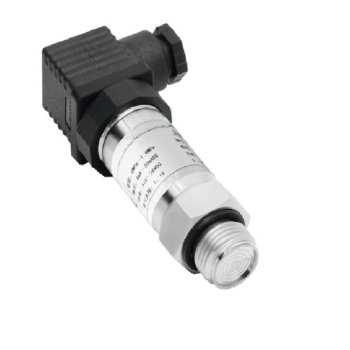

就是为了防止粘稠介质堵塞压力孔、或者采用特殊的材料来与介质更好的测量而避免了传感芯片材料的损坏等;从表面看上去是齐平的,所以称齐平隔膜或平嵌隔膜。

凸膜可以把受压膜片伸入法兰内甚至容器内,避免取压部分形成物料结晶或者沉淀,影响精度。如果容器内物料运动较剧烈,凸膜还得考虑动压和磨损。

膜片材质:

膜片的材质有锈钢316316L、HC(哈C)、HB(哈B)、Ta(钽)、Ti(钛)、蒙乃尔合金、PTFE(四氟)其中锈钢316L,钽膜片,哈氏合C的最常用的.
