绝压变送器和表压变送器的区别?

时间:2021-05-07 浏览:

绝压变送器和表压变送器的区别?

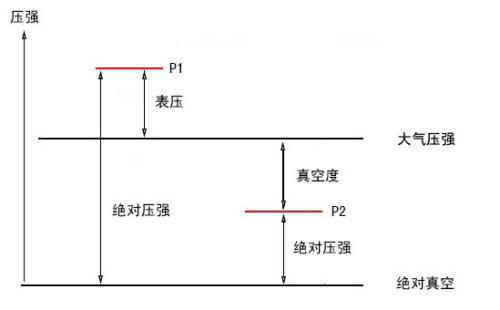

压力变送器在选型时都会涉及到压力类型的概念:绝压、表压、负压和差压。


虽然他们的解释理解起来都有些困难,但原理其实非常简单。大家只需要知道这一点,这四种压力变送器其原理全是差压的原理,即一侧连通介质压力,另一侧为参考压力,区别只是参考压力侧连接的压力不同。

例如绝压变送器测的是设备内介质的绝对压力,它的参考压力是绝对值0,和大气压力没有关系,所以在压力芯体的低压侧会有一个真空的密封腔。

而表压力变送器测的是以大气压为基准的压力,压力变送器的一侧与大气相连,另一侧与被测压力相连所以参考压力侧是开放式接通大气的,一般用于测量管道和非压力罐体的液位。如果细心留意一些压力变送器的外壳,还不难发现其上的一些小孔洞,这些通气孔就是为保持参考侧与大气连通而预留的

差压变送器有两个压力管来测量压差。如果差压变送器只与正膜室或负膜室连接,其功能就相当于一般的表压压力变送器。正常的差压变送器两侧压力接口会分别连接不同的压力,常见的根据压力差测量密封罐体的液位高度,用孔板测量管道流量等应用。

除此之外,还比较常听到静压这个概念,但比较容易混淆的是,静压并不属于是压力类型。例如一台最高静压25Mpa的压力变送器,是指当压力变送器两侧压力相同且低于25Mpa时,压力变送器的压力显示为0。但是,当普通差压变送器两侧压力同时升至25MPa以上时,其显示结果将会失真,不再为0。正因如此,高静压差压变送器多用于流量、液位测量和高压场合。
