工控上为什么多使用4~20mA信号?

时间:2021-05-10 浏览:

一般仪器仪表的信号电流都为4-20mA,指最小电流为4mA,最大电流为20mA

4-20mA信号是国际统一的标准工控信号,它是应用于DDZ-III型(电动单元组合3)系列仪表中最为常见的信号类型,采用4-20mA的目的是为了克服上一代DDZ-II型仪表电流制式的缺陷,即无法判断断线以及不易避开元件的死区和非线性区。

上一代电动单元组合约定的联络信号为0~10mA,其电流信号从零开始,便于模拟量计算,但也留下一个隐患,当电路发生断路时各单元会将其视为输出信号0而无法判断这是不是由于断路造成的。

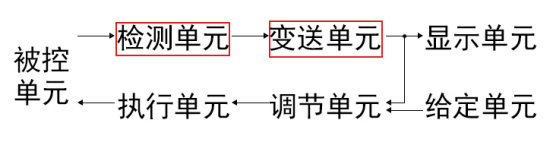

下图是一个简单控制系统的结构示例图,压力变送器相当于由检测单元与变送单元共同组合形成,而在经过变送单元后,各单元间的通讯可以统一以4~20mA信号直流电流进行远距离传输。


简单控制系统结构图



同时,由于信号输入设备的电阻阻抗较大,因而通过250Ω的电阻即可方便地将4~20mA直流电流转换成1~5V的电压信号。
