差压变送器的过程连接方式一般有哪些?

时间:2021-05-10 浏览:

当工业现场需要测量差压信号时,最常使用的是如下图所示的箱体式压力变送器。


  图一 差压变送器

其过程连接方式包含以下三种形式:

11/2NPT内螺纹连接,即上图所示外形,没有任何附加件可直接安装。

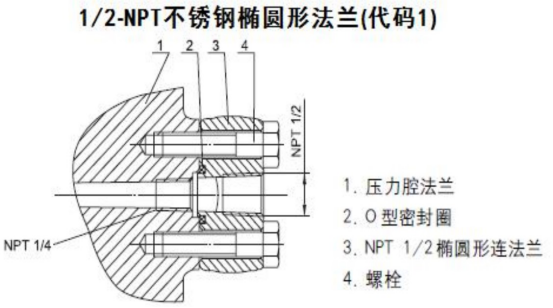

图二 内螺纹连接结构示意图

2M20*1.5外螺纹连接。因采用外螺纹连接,实际连接头使用了一段引压管延伸出可连接部分。

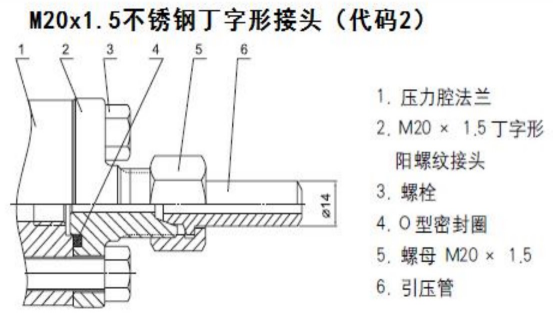

图三 外螺纹连接结构示意图

3)引压管安装,螺纹连接的304材质过渡引压管,方便现场安装。


图四 引压管安装
