RS485是什么信号?

时间:2021-05-10 浏览:

仪表的远传输出信号有模拟量信号(4-20mA)和数字量信号(RS485)。

当现场数据需要通过总线传输时,必须要使用统一通讯协议(Modbus)和数字量信号对全部设备进行管理,此时压力变送器应具备RS485通讯功能。

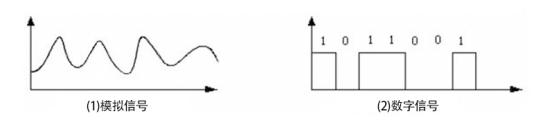

图一 模拟量与数字量信号的波形区别

RS485接口又叫AB线,其输出信号的原理是通过连根线上的高低电平,来让总线上的其他设备识别到01的二进制数据。其在工业领域的连线方式仅二线制一种,两根线缆一般采用双绞屏蔽线缆增强其抗干扰能力,采用平衡发送和差分接收方式实现通信,发送端将串行口的ttl电平信号转换成差分信号通过a, b两路输出,经过线缆传输之后在接收端将差分信号还原成ttl电平信号。
