【原理解析】磁翻板液位计工作原理

时间:2021-06-15 浏览:

■ZORICREATO|卓然天工|知道原理,才能得心应手



仪器名称:

磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。

原理概述:

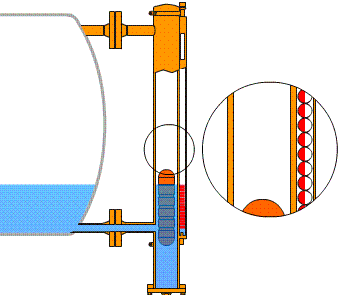

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。




特性:应用连通器原理,使得测量管液位与容器内液位一致。这种测量条件的成立要求磁浮子的密度低于溶液密度。此外,由于磁翻板结构为磁翻板液位计的最小分辨单位,包括其设计初衷是方便于现场显示液位的,所以其测量精度是要低于压力变送器的,常规情况下也无远传输出信号。同时,磁翻板液位计由于显示部分使用了磁耦合原理,还需要考虑磁性材料的退磁问题。

其优势在于结构简单安全性高,现场远距离亦可准确读数。
