pt100热电阻接线图

时间:2020-01-13 浏览:

pt100热电阻二线制接法

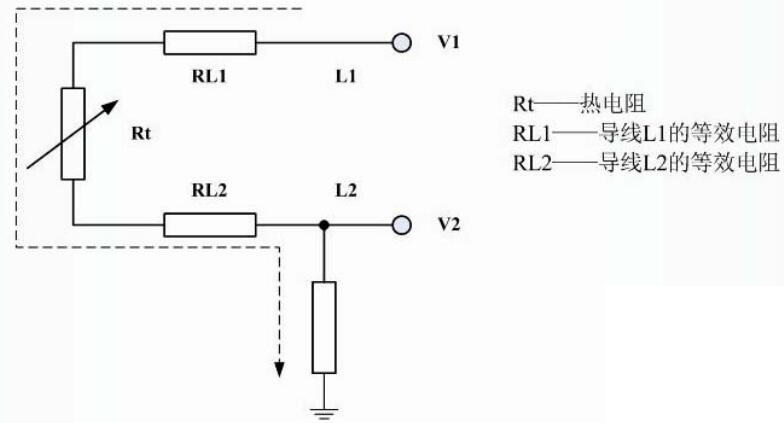

  如下图。变送器通过导线L1、L2给热电阻施加激励电流I,测得电势V1、V2。





  计算得Rt:由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中,使测量结果产生附加误差。如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃,这时若导线的电阻值为2Ω,则会引起的测量误差为5.3 ℃。


pt100热电阻三线制接法

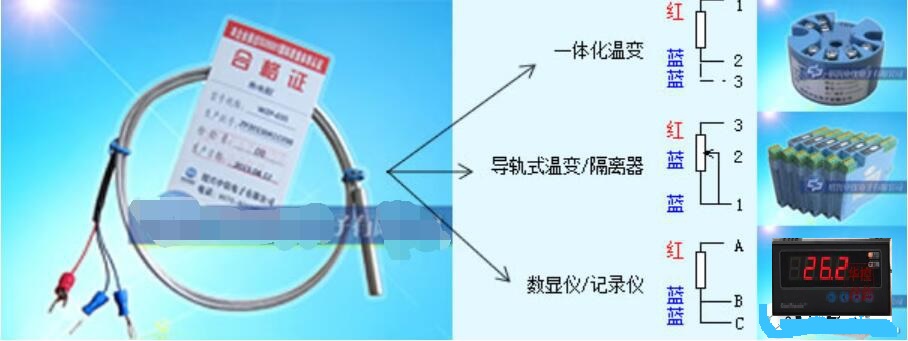

  PT100铂电阻传感器有三条引线,可用A、B、C(或黑、红、黄)来代表三根线,三根线之间有如下规律:


  A与B或C之间的阻值常温下在110欧左右,B与C之间为0欧,B与C在内部是直通的,原则上B与C没什么区别。




  仪表上接传感器的固定端子有三个:

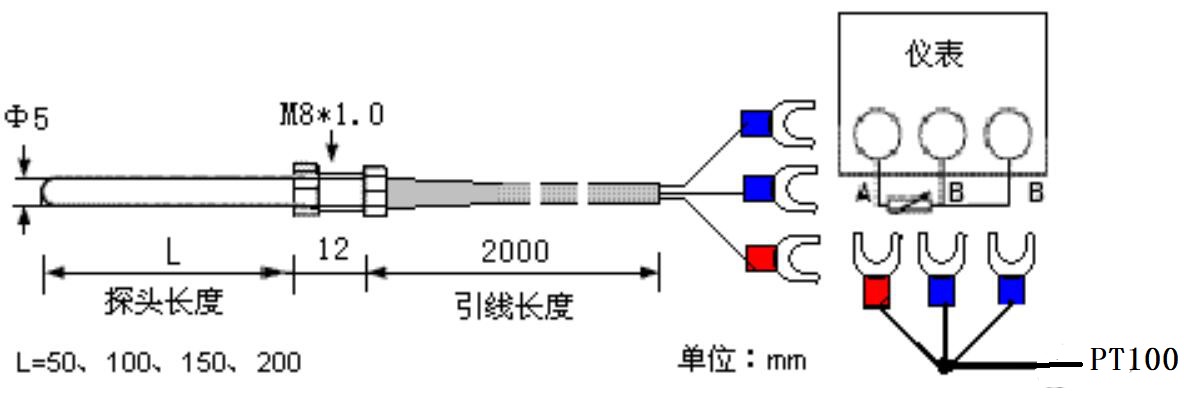

  A线接在仪表上接传感器的一个固定的端子,B和C接在仪表上的另外两个固定端子,B和C线的位置可以互换,但都得接上,如果中间接有加长线,三条导线的规格和长度要相同。


  热电阻的3线和4线接法:是采用2线、3线、4线,主要由使用的二次仪表来决定。


  一般显示仪表提供三线接法,PT100一端出一根线,另一端出两根线,都接仪表,仪表内部通过桥抵消导线电阻。


  一般PLC为四线,每端出两根线,两根接PLC输出恒流源,PLC通过另两根测量PT100上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本。



 pt100三线制接线方式原因


  PT100热电阻0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用热电阻三线式接法可消除引线线路电阻带来的测量误差,原理如下:

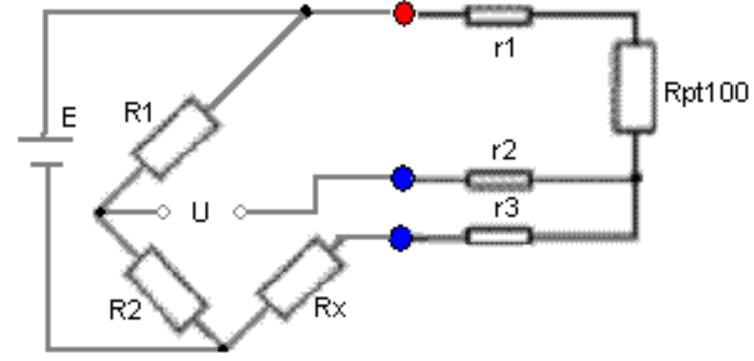

  PT100热电阻引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。


pt100四线制接线方式

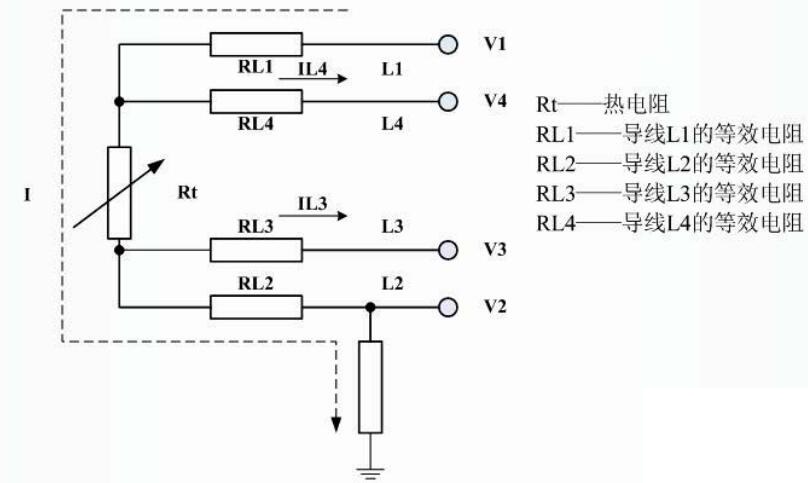

  四线制的引线方式是在热电阻的根部两端各连接两根导线,其中两根引线为热电阻提供衡定电流I,把R转换成电压信号U,具体接线方法如下图所示:




  四线制可以说是热电阻测温理想的接线方式,变送器通过导线L1、L2给热电阻施加激励电流I,测得电势V3、V4,导线L3、L4接入高输入阻抗电路,IL3=0,IL4=0,因此V4-V3等于热电阻两端电压。
