FS58靶式流量开关现场安装

时间:2020-01-13 浏览:

FS58靶式流量开关现场安装和使用:

1.安装:流量开关在安装之前,首先要清理、清除管道中的杂质、焊渣、杂物、污浊物品,建议采用压缩 空气吹扫和洁净水冲洗。

2.请注意仪表壳体上注明的流体流向,箭头为流出方向。

3.建议出、入口安装:相当于口径 5 倍的直管段,以保证测量的精度。


 FS58靶式流量开关调试与流量开关的调整:

1.流量开关在制造厂出厂前已经经过调试和校验,经专职检验人员检验合格出厂。

2.第一次使用和今后使用流量开关时;请您轻轻缓慢打开入口的阀门,以免损坏流量开关。

3.流量开关的开关点可以在全流量范围内进行调整,可不必断开管道。

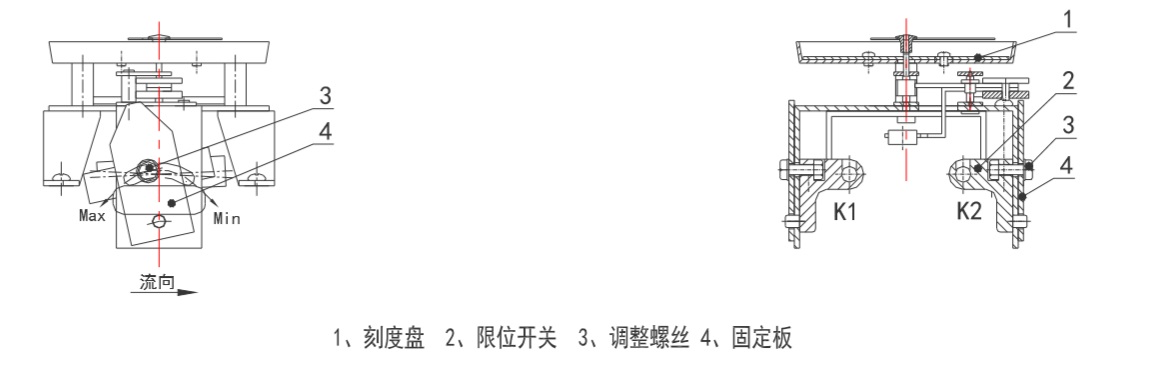

4.I型指示器的调试:

   拧开外壳,用扳手旋松调整螺丝(件 3),然后使固定板(件 4)按图示向左或向右 旋转,来调整限位开关(件 2)的位置,调整合适后,旋紧调整螺丝。 注:如用户在下图图示位置,远端为 K1,近端为 K2,一般情况下,限位开关 K1 向右侧 (顺时针)旋转 移动为减小流量,向左端 (逆时针) 旋转移动为增大流量;限位开关 K2 向右侧(顺时针)旋转移动为减 小流量,向左端旋转移动(逆时针)为增大流量。(图示限位开关为 K2)

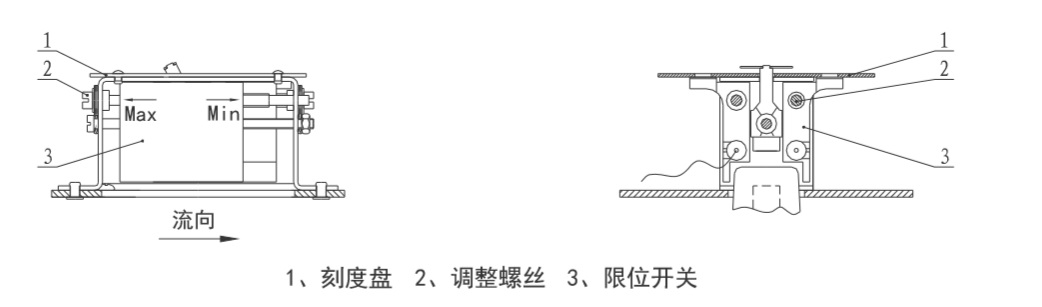

5.7 型指示器的调试:

拧开外壳,用螺丝刀旋动调整螺丝(件 2),然后使限位开关(件 3)按图示向左或 向右移动,调整合适后即可。 注:如用户在下图图示位置,远端为 K1,近端为 K2,一般情况下,限位开关 K1 向右侧移动为减小流量, 向左端移动为增大流量;限位开关 K2 向右侧移动为减小流量,向左端移动为增大流量。(图示限位开 关为 K2)


 FS58靶式流量开关维护与一般故障处理:

正常状态情况下流量开关可以免维护、维修,如果流体中有杂质、颗粒状物质、或悬浮物他会堵塞流量开 关的测量体,发生上列现象应及时进行清除清理,再清理的过程中应小心损坏流量开关的内部零件,以保证流 量开关的正常工作。 如果发生故障现场不能处理时,请您不要轻易拆卸,建议您最好将流量开关发回制造厂进行检查、修理。 请按下列程序进行现场处理。 1.测量时无指示;首先检查是否有杂质、颗粒状物质、或悬浮物他会堵塞流量开关的测量体,“有”清除 恢复原状。 2.流量时有、时无;首先检查是否有测量元件损坏,“有损坏”请同制造厂联系, 3.测量不准确;首先检查弹簧元件是否损坏,“有损坏”请同制造厂联系, 4.发生泄露;首先检查密封是否完好,最大的可能性是密封的 O 型圈损坏,“有损坏”请更换。
