FMTF 电子靶智能流量计工作原理

时间:2020-06-19 浏览:

当介质在测量管中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其 作用力的大小与介质流速的平方成正比,其数学方式表达如下:


式中:

        F ——阻流件所受的作用力(kg)

        Cd——物体阻力系数

        A ——阻流件对测量管轴向投影面积(mm2

        ρ ——工况下介质密度(kg/m3)

        v ——介质在测量管中的平均流速(m/s)

        阻流件(靶)接受的作用力  F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出:

         V=KF 式中:

         V——电容力传感器输出的电压(mV),

         K——比例常数,

          F——阻流件(靶)所受的作用力(kg)

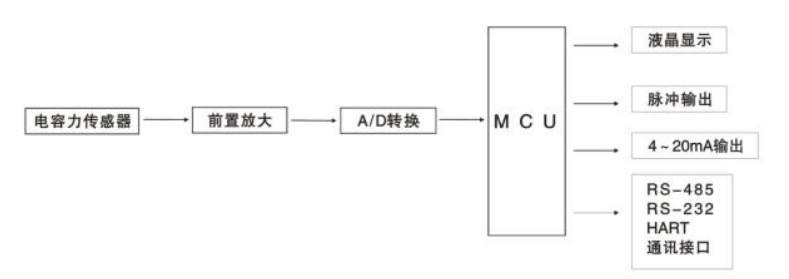

由此,此电压信号经前置放大、AD 转换及计算机处理后,即可得到相应的瞬时流量和累积总量,其工作原 理见示意图
