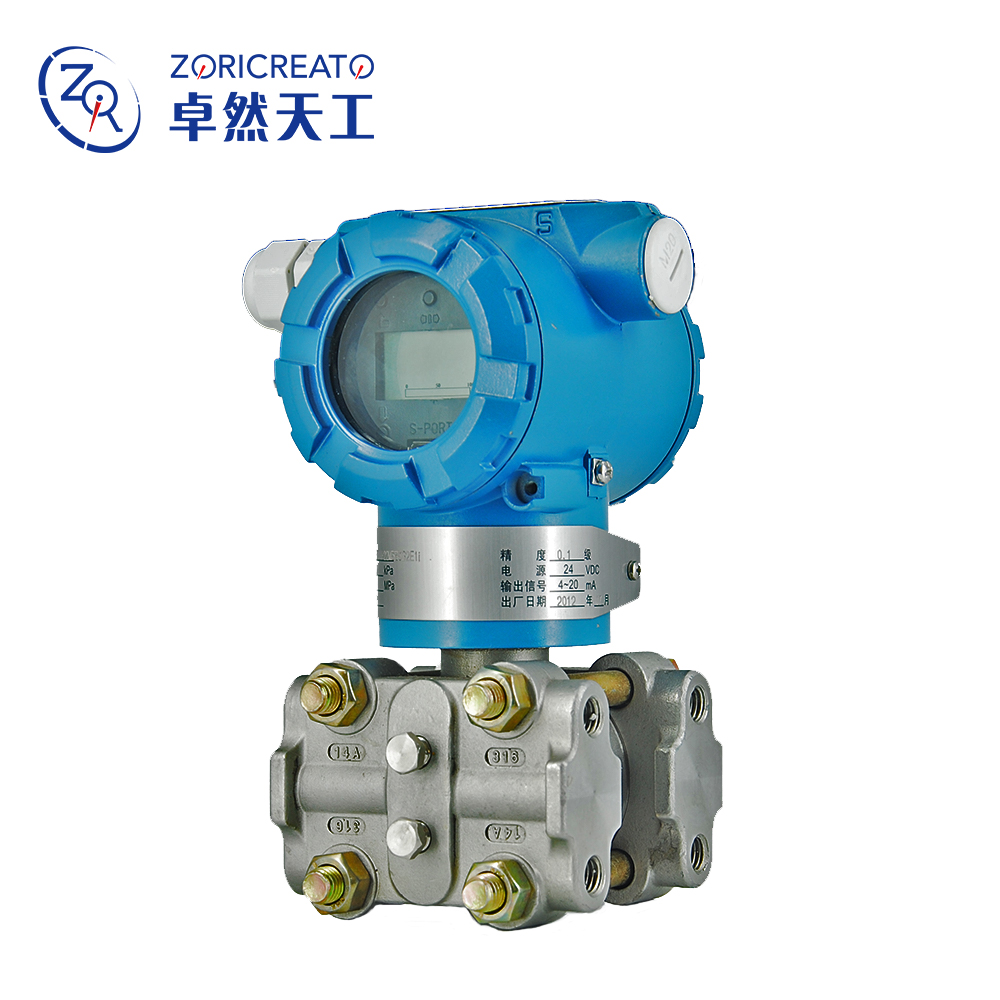

PT30MS型智能压力/差压变送器工作原理

时间:2020-06-23 浏览:

产品特点


差压变送器中心传感单元采用领先的高精度硅传感器技术,±0.075%精度;

差压变送器工作压力分为 16 MPa、25 MPa 和 40MPa 三档,单向过载压力最高到 40MPa;

静压性能极佳,静压误差最优≤±0.1%/10MPa;

传感器内部集成高灵敏度温度传感器,变送器温度性能极佳,最优≤± (0.20 × TD+0.10)%×Span /-20℃~65℃;

全不锈钢 316L 硅油充灌焊接密封结构;

微量程表压/绝压变送器采用全球领先的抗高过载保护芯片,6kPa 量程单向过压 保护压力达 300kPa,40kPa 量程单向过压保护压力达 1MPa,即最大能力达满量程的 50 倍;

稳定可靠,长期漂移性能最优为±0.1%/年,5 年免维护;

极宽的测量范围 100Pa~60MPa;

最高 100:1 的可调节量程比;

EMC 符合 GB/T 18268.1-2008 标准要求;


工作原理

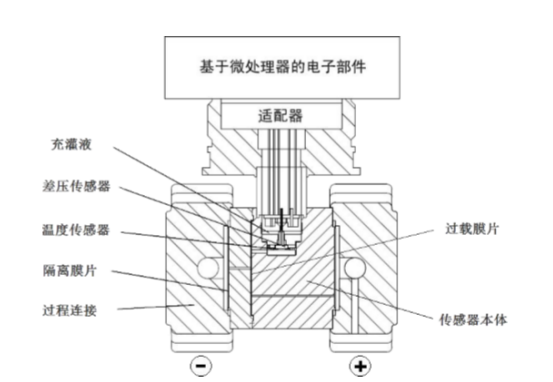

图一 差压变送器(DP)


差压变送器包括两个功能单元:

—主单元

—辅助单元

主单元包括传感器和过程连接,工作原理如下: 传感器模块采用全焊接技术,内部拥有一个整体化的过载膜片,一个差压传感器和一 个温度传感器。温度传感器作为温度补偿的参考值。差压传感器的正压侧与传感器膜盒的 高压腔相连,差压传感器的负压侧与传感器膜盒的低压腔相连,差压通过隔离膜片和填充 液,传递给差压传感器内的硅芯片,使差压传感器的芯片的阻值发生变化,从而导致检测 系统输出电压变化。该输出电压与压力变化成正比,再由适配单元和放大器转化成一标准 化信号输出。

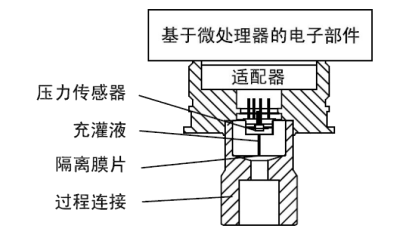

图二 表压(GP)/绝压(AP)变送器


压力变送器包括两个功能单元:

—主单元

—辅助单元

主单元包括传感器和过程连接,工作原理如下: 过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在压力传感器测量膜片上施加压 力,压力传感器测量膜片的另一端接大气(用于表压测量)或真空(用于绝压测量)。从而使 传感器硅芯片的阻值发生变化,导致检测系统输出电压变化。该输出电压与压力变化成正 比,再由适配单元和放大器转化成一标准化信号输出。

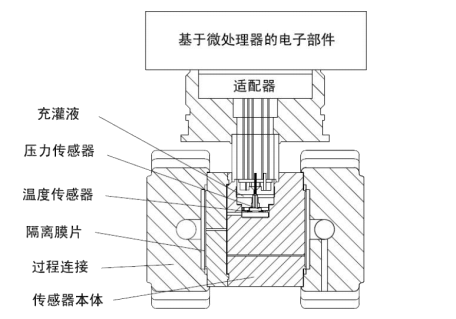

图三 差压式安装压力变送器(DGP) 差压式安装绝压变送器(DAP)


差压安装式变送器包括两个功能单元:

—主单元

—辅助单元

主单元包括传感器和过程连接,工作原理如下:传感器模块采用全焊接技术,内部拥 有一个一个压力传感器和一个温度传感器。压力传感器用于测量表压或绝压,温度传感器 作为温度补偿的参考值。压力传感器的测压侧与传感器膜盒的工作腔相连,压力传感器的 负压侧与传感器膜盒的参考腔相连并通大气,从而使压力差传递给压力传感器的硅芯片, 使压力传感器的芯片的阻值发生变化,从而导致检测系统输出电压变化。该输出电压与压 力变化成正比,再由适配单元和放大器转化成一标准化信号输出。
