FMTF 电子靶流量计介质测量范围如何选择

时间:2020-06-19 浏览:

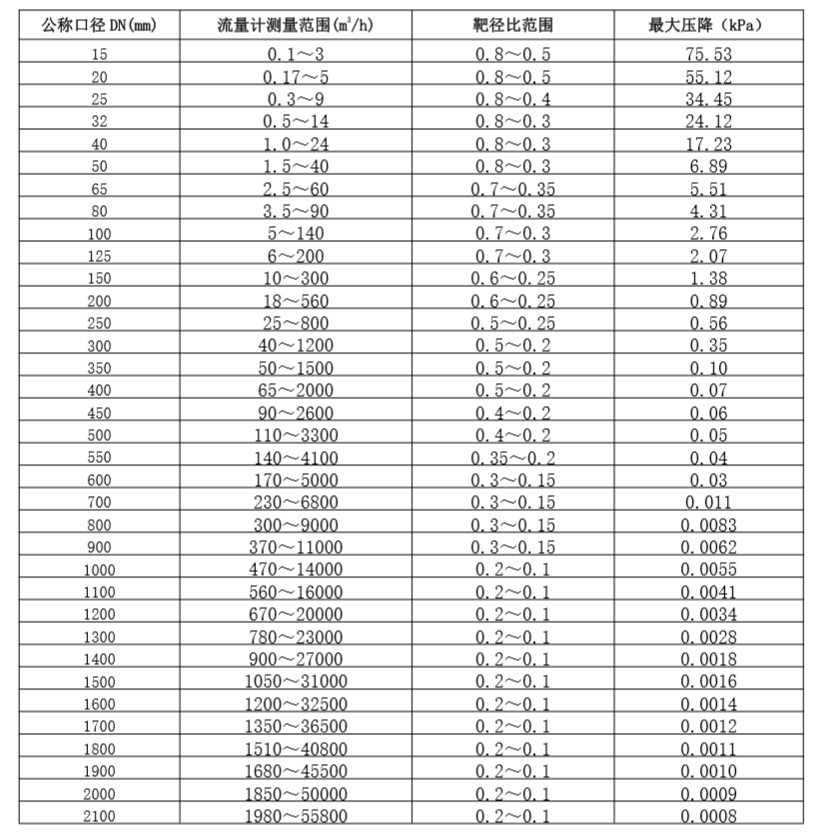

1、标准水流量测量范围表


注:实际压降=(实际流量/满量程流量)2×满量程最大压降。


2、选型计算

FMTF 电子靶智能流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径 及型号。

计算公式如下:





qO——标准水的流量(m3/h)                          QO——标准干空气流量(Nm3/h)

q1——实际液体介质满量程流量(m3/h)         Q1——实际气体介质标态满量程流量(m3/h)

ρo——标准状态水的密度                              ρN——标准状态干空气密度

ρ——实际介质密度

标准条件指:

标准状态压力:Po=101.325kPa(绝)             标准状态温度:to=20℃

标准状态空气密度:ρ空气= 1.293kg/m3      标准状态水密度: ρ水 =999.8kg/m

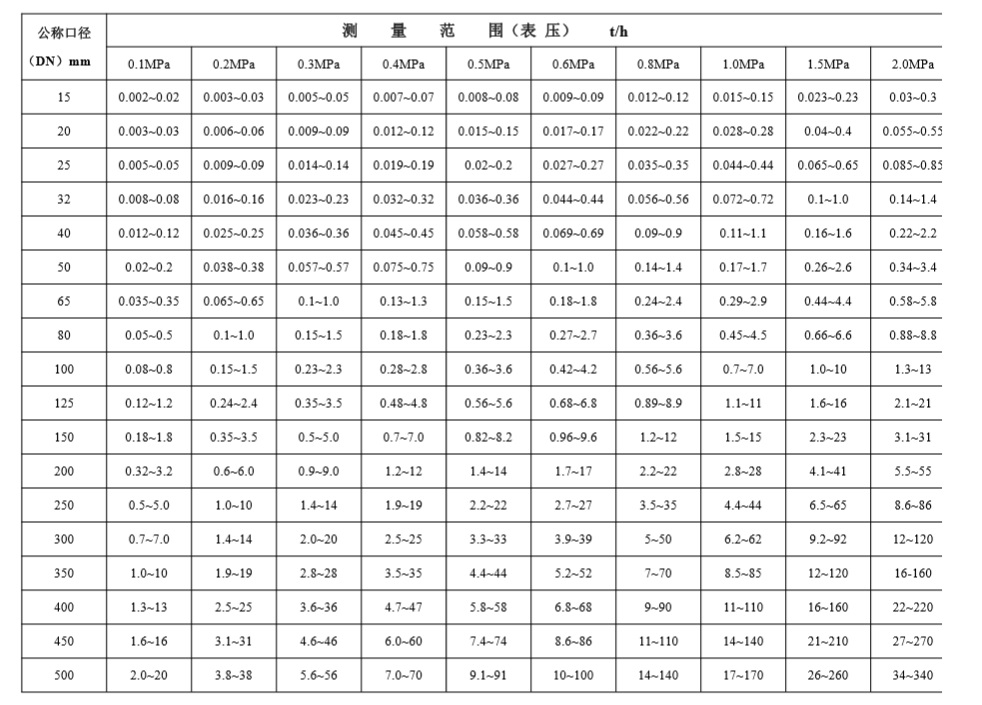

3、饱和水蒸汽流量测量范围表

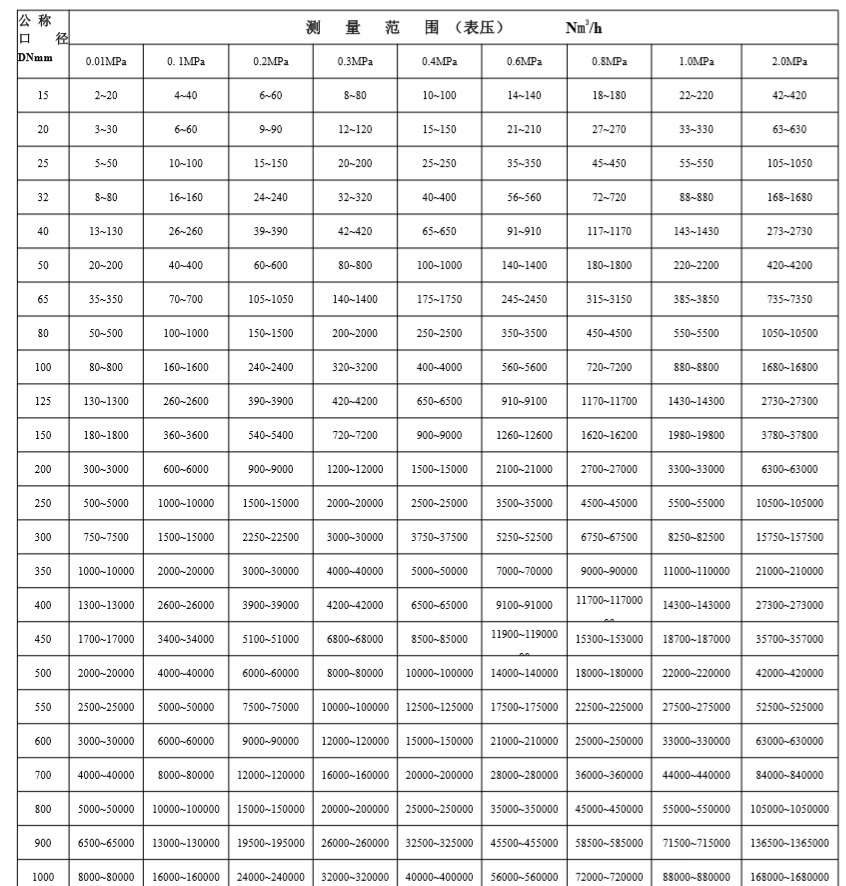

4、标准干空气流量测量范围表
