双针双管差压表如何安装及使用说明

时间:2020-08-07 浏览:

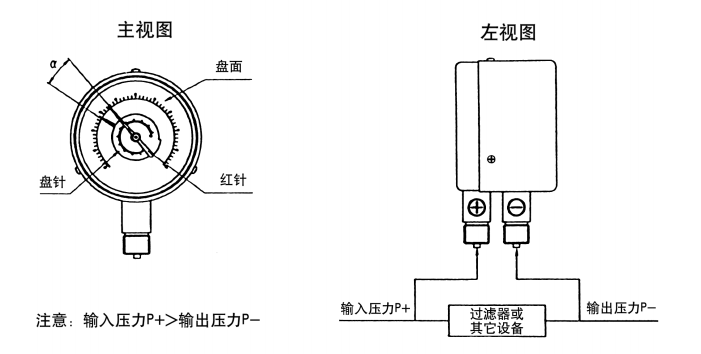

产品安装示意图:


产品使用说明:

◆ 盘面的最大刻度值即为最大耐压

◆ 建议使用的△ P(差压值 =P+ — P-)为盘面的 1/2~1/3 为最佳。再小了就不好读点。 △ P 一般不能小于 1/10 的全量程。

◆ 红针指示为正压压力(输入压力为 P+);盘针指示为负压压力(输出压力 P-)。盘针上的刻度可以和红针形 成夹角α直接读数(从盘针上直接看刻度),也可以单独用盘针在表盘上的示值与红针在表盘上的示值进行计 算得出差压值△ P =P+ — P-

◆ 介质为气体或液体,建议用在室内,使用温度为 -20℃~60℃

◆ 一般最小量程做到 0.16MPa,如需 0.1MPa,可做到 2.5 级

◆ 安装时带 ⊕号接头接输入压力 P+;带☉ 号接输出压力 P-
