高静压差压表的安装及三阀组和安装的拆卸方法

时间:2020-08-07 浏览:

一、高静压差压表安装

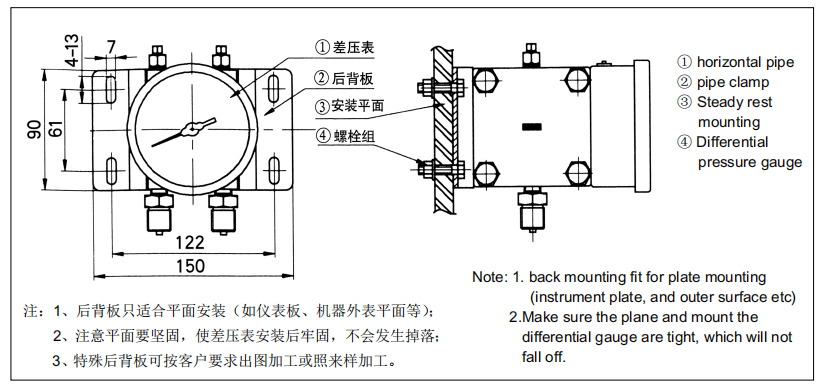

1,后背板安装

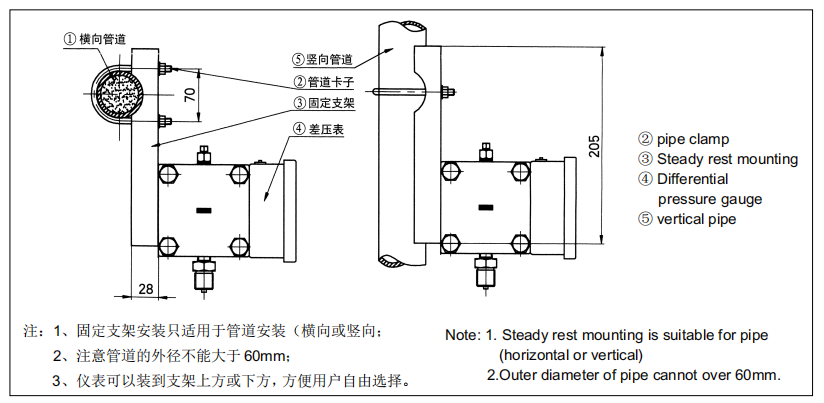

2,固定支架安装

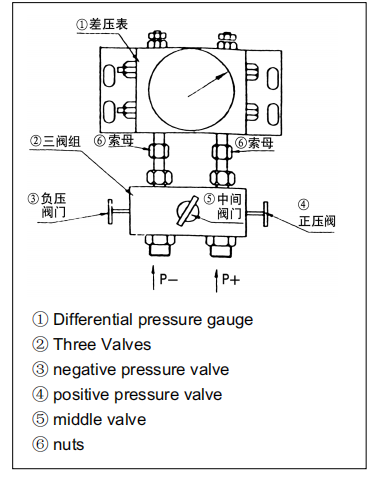

二、三阀组的安装、拆卸及使用方法

安装


  1. 正常使用差压表必须配三阀组或五阀组以保护差压表正常工作。

  2. 差压表和三阀组用两个索母紧固。索母和差压表接头密封面应加四氟垫片。

  3. 装有三阀组的差压表在使用前必须把中间阀门打开,并把正压阀门和负压阀门打 开。(当 P+ 和 P- 任意的压力先进入时,中间阀门能起到平衡差压表两腔体内的压 力的作用,以免打坏差压表。)

  4. 当P+、P-的压力正常进入三阀组后,再关闭中间阀门使差压表正常工作。如差 压表表针有轻微离零属正常,只需把表针调到零位即可(注意必须用肥皂水检验所 有密封口是否泄露,如有泄露必须紧固。)

  5. 差压表有后背板式安装(如图)和立管固定方法。(管卡子卡到管子上)

拆卸


  1. 首先打开三阀组的中间阀门。并打开正压和负压阀门(正压负压阀门原始为打开)

  2. 关闭总进气的两个阀门。(在设备的主管道上)

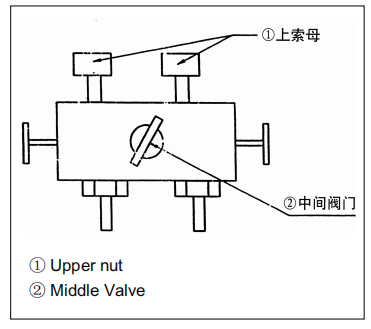

  3. 拆下更换仪表(卸两个索母)注意用扳子卡住差压表的接头,只拆三阀组上的上 索母。先松开一点放空压力,再把卡到管子上的卡子螺母松掉,并把卡子拿下。

  4. 再把三阀组上的两个索母慢慢松开把差压表取下。(注意一定要两个索母同时松)

  5. 把新表装上的方法同上面安装方法最好换上两个新的四氟垫(确保不漏)

  6. 把卡子卡好

  7. 先开总开关(两个),再关上差压表三阀组中间的阀门(新接口用肥皂水试漏)。

  8. 两分钟后把差压表表针调到零位。(如没有轻微离零不用调整)
