如何解决雷电多发地区水电站投入式液位变送器防雷

时间:2020-01-13 浏览:

投入式液位变送器大多安装在野外,用于水库水位测量、河水深度测量、水电站水位测量等。安装点应尽量选择有避雷装置的地方,对于经常有雷击发生的地区,应当采取专门的避雷措施。

投入式液位变送器在设计时已考虑了电路保护,避免传感器被雷电击穿,降低维修难度和维修成本。

当发生雷击时,保护电路能起到降低雷击损害的作用,但无法百分百的保护产品,还需借助更多的防雷措施。

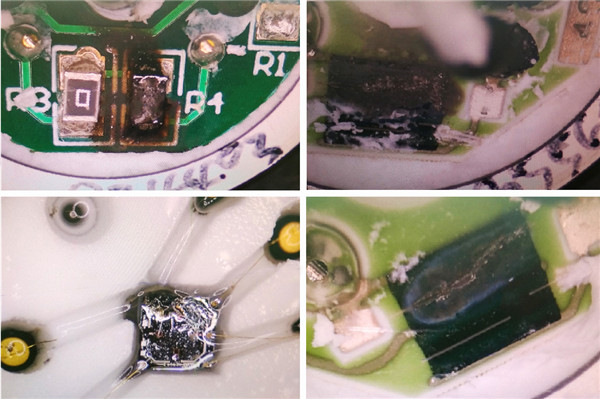

上图为雷击对液位变送器造成的无法修复的损坏




投入式液位变送器的防雷,要从产品外部与内部两方面入手。

一般主要是增加防雷装置,更多防雷措施:

1、从接地系统做起,机壳要用扁钢链接到一起。仪表工作电源如24V负端和仪表信号地、计算机输入输出信号地等相连构成等电位。


2、为投入式液位变送器安装防浪涌保护系统或者电涌保护器,确保智能压力变送器不会超过耐压极限。电涌保护器可在雷暴天气感应到雷浪涌,将过载电流汇入大地。


3、为投入式液位变送器设置信号通道电涌器,不仅能够保证信息传递准确、稳定、灵活,而且能够在雷暴天气,泄放过压电涌到大地,确保信号传输的安全。

4、定期对投入式液位变送器的电源系统接地、汇流条、接地体、电涌器、电源防雷栅等进行检查和维修,及时更换。
