电磁冷热量表的选型

时间:2020-01-13 浏览:

1 流速范围

测洁净介质时,经济流速是(1.5~3)m/s。测易结晶溶液时,应适当地提高流速,(3~4)m/s 为宜,起到自清扫、防止粘附沉积等作用。实际应用很少超过 7m/s,超过 10m/s 则更为罕见。 选型的一个限制条件是不能使用电导率低于 5μS/cm 的介质

2 仪表的结构

当电磁流量计冷热量表安装在地面以下必须选择分体式安装; 当冷热量表不可避免的安装在泵的出口,请选用分体式结 构的电磁冷热量表。

3 分体式距离

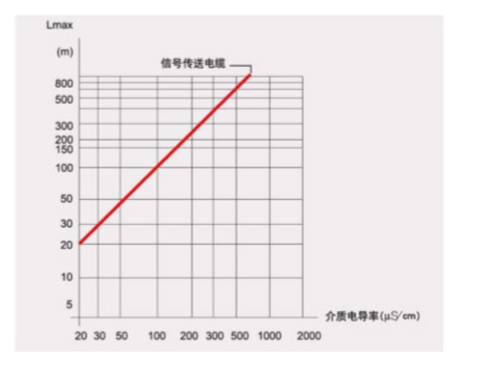

右图为分体式所用电缆与介质电导率关系曲线图。 实际应用中,分体式距离愈短愈好,电缆线过长,受 其分布电容的影响,很容易造成信号干扰。

例如:一般自来水的电导率在 100μS/cm 左右,分体 的最大距离约为 100m 左右(酸碱盐溶液电导率较大,其 分体距离可超过 100m,具体数值可根据电导率和电缆铜芯截面来定)。

FMEMT600H 型电磁热量表分体式流速范围.jpg

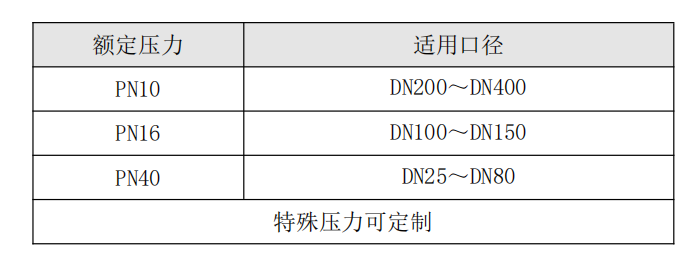

4 常规口径与额定压力


5 防污式电极

在测量容易发生污垢和产生附着物的流体,如浆液、污水等介质时,建议选用防污式电极。

6 负压

电磁流量传感器安装在负压管系情况下,内衬材料建议选用 F46。

7 电磁热量表传感器的通径选型

      1)、首先必须明确以下工艺参数

                a)被测流体的组成、密度、电导率

                b)最大流量、常用流量、最小流量

                c)最高工作压力

                d)最高温度、最低温度

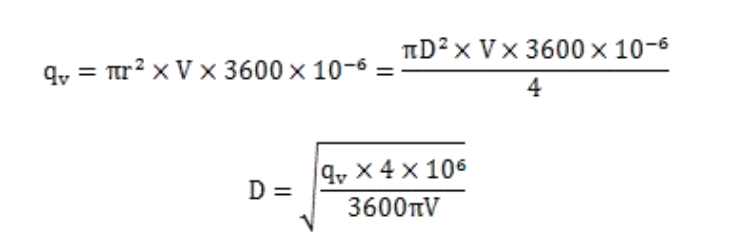

      2)、电磁热量表的体积流量是与流体的流速成正比的,因此已知流量和限制一个流速范围就可以求 出电磁热量表的通径。


其中 qv:被测流体的体积流量,单位:m³/h

        D:流量传感器的口径,单位:mm

        V:被测流体的流速,单位:m/s

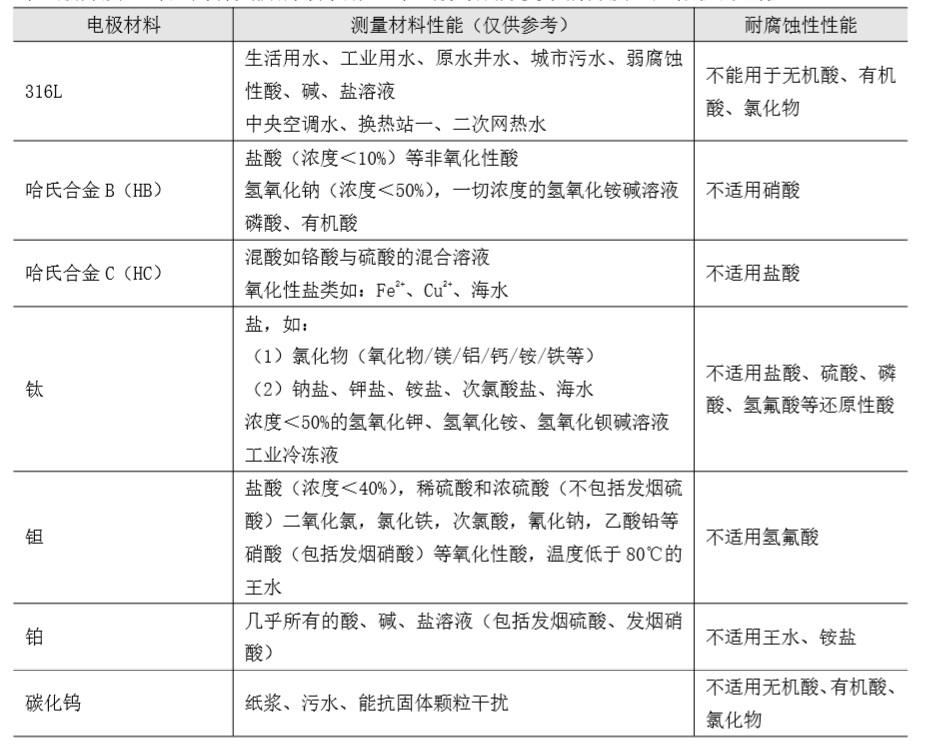

8 电极材料选择

电极材料的选择应根据被测介质的腐蚀性,由熟悉现场条件的用户负责选定。一般情况下,电极 材料的耐腐蚀性要比管道材料高一个等级。 对一般介质,可查阅有关防腐蚀手册,对混酸等成分复杂的介质,应做挂片试验。

FMEMT600H 型电磁热量表分体式电极材料.jpg

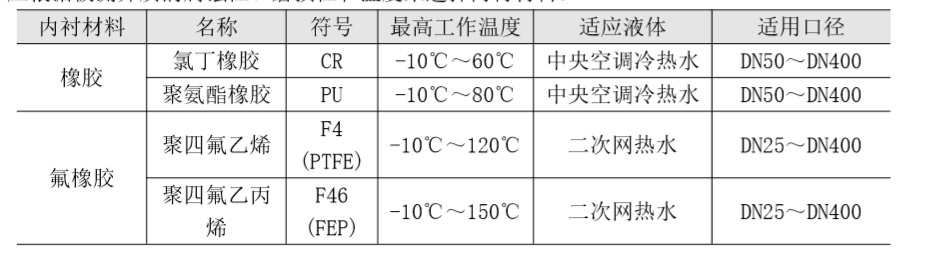

9 内衬材料选择

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

FMEMT600H 型电磁热量表分体式内衬材料.jpg

10 额定压力的选型

实际最高工作压力必须小于热量表的额定工作压力。
