电磁热量表的工作原理

时间:2020-01-13 浏览:

电磁热量表在流量计的基础上增加了温度测量及积算功能。

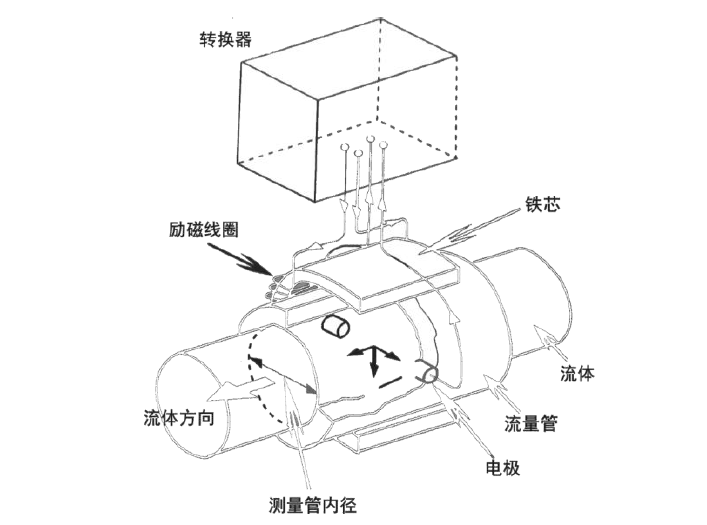

电磁流量计的传感器是根据法拉第电磁感应原理工作的,在测量管轴线和磁场磁力线相互垂直的 管壁上安装一对检测电极,当导电液体沿测量管轴线运动时,导电液体作切割磁力线运动产生感应电 势,此感应电势,此感应电势由测量管上两个检测电极检出,数值大小如下式所示:

FMEMT600H 型电磁热量表2.png

E = K×B×V×D

式中:

 E 感应电势

K 仪表常数

B 磁感应强度

V 测量管截面内的平均流速

D 测量管的内直径

为了获得满意的测量精度,必须满足以下条件:

a、被测液体必须有导电性;

b、液体必须充满管道;

c、液体成分必须均匀;

d、如果液体导磁,流量计磁场将改变,必须对流量计进行修正。测量流量时,流体流过垂直于流 动方向的磁场,导电液体的流动感应出一个与平均流速成正比的电势,因此要求被测的流动液体高于 最低限度的电导率。其感应电压信号通过两个电极检出。并通过电缆传送至转换器,经过信号处理及 相关运算后,将累积流量和瞬时流量显示在转换器的显示屏上。

 水流经安装在热交换系统中的热量表时,根据流量传感器给出的流量和配对温度传感器给出的供 回水温度信号,以及水流经的时间,通过计算器计算并显示该系统所释放或吸收的热量。系统释放或 吸收的热量按下式计算:


式中:

Q ——系统释放或吸收的热量,单位为焦(J);

qm ——流经热量表的水的质量流量,单位为千克每小时(kg/h);

qv ——流经热量表的水的体积流量,单位为立方米每小时(m3/h);

ρ——流经热量表的水的密度,单位为千克每立方米(kg/m3 );

△h——在热交换系统供水和回水温度下的水的焓值差,单位为焦每千克(J/kg);

τ——时间,单位为小时(h)。
