PCS PCSH 不锈钢双波登管式差压表

时间:2020-07-30 浏览:

PCS PCSH 不锈钢双波登管式差压表
< >

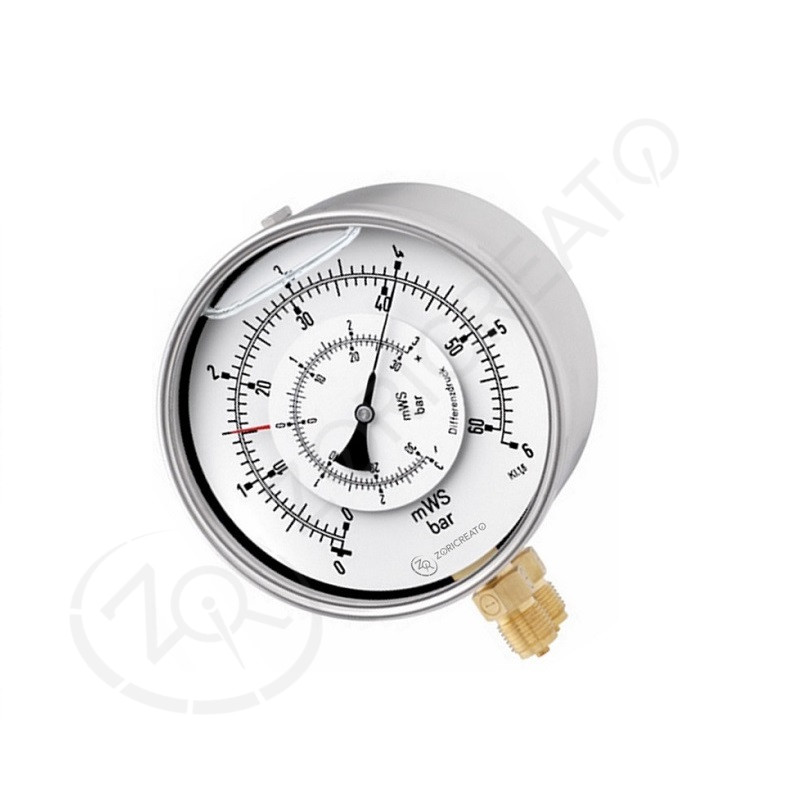

  • PCS PCSH 不锈钢双波登管式差压表
型号:PCS PCSH
产品概述:

双针双管差压表适用于对两个相同或不同压力,进行测量并可对两个测量压力及二压力差值分别指示。 产品分为PCS普通型和PCSH防腐型。PCS普通型适用于对无腐蚀性介质的测量。PCSH 防腐型可在具有腐蚀性介质及环境中使用。

仪表由两套各自独立的测量系统和指示装置组成。测量压力通过测压元件的弹性变形,通过两个测压元件(弹簧管)之末端各自产生相应的位移,借助于拉杆传动机构的传动予以放大,由固定于齿轮轴上的红、黑指针将所测值分别指示在度盘上,同时中间小盘显示出二压力之差值。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、产品分为PCS普通型和PCSH防腐型。

2、PCS普通型适用于对无腐蚀性介质的测量。

3、PCSH 防腐型可在具有腐蚀性介质及环境中使用。

4、双针可同时显示高低压实时压力。



相关产品:小外径不锈钢压力表内卡膜盒压力表

技术参数
PCS 主要技术参数
执行标准GB/T1226-2001
精度1.5级
测量范围
0.16、0.25......6MPa、10MPa
环境温度-20~60℃
介质温度<60℃
安装形式径向直接安装(前带边及后带边)
过程连接M20 × 1.5 螺纹(其他螺纹可选)
防护等级IP45
接头材质铜合金
波登管材质铜合金
焊    接锡焊
表壳材质黑钢壳(喷塑)密封圈、防爆塞材质耐油橡胶
表玻璃3mm 平板玻璃(有机玻璃、双层安全玻璃可选)
机    芯铜合金
指    针铝,黑色和红色
表    盘铝,白地黑字(特殊要求表盘可选)
PCSH 主要技术参数
接头材质316
波登管材质316
焊    接氩弧焊
机    芯不锈钢
介质温度< 70℃
表壳材质304 不锈钢其他同 711

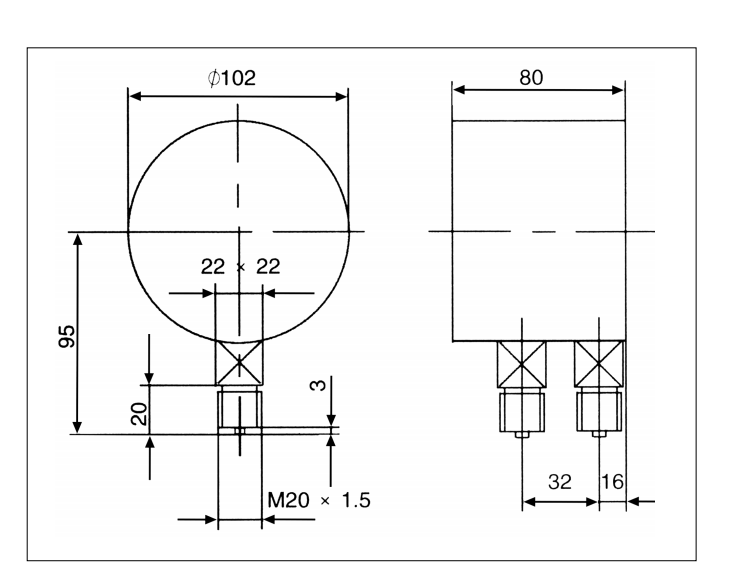

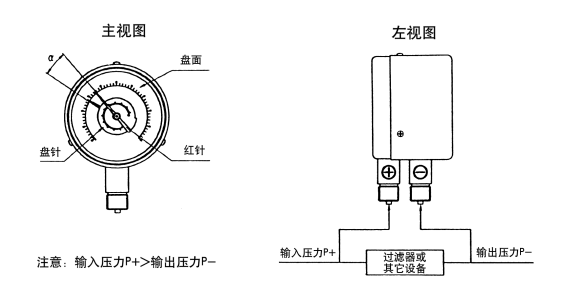

外形结构


产品选型

型号代码 CODE特性说明
CHARACTERISTICS
基本型号
Basic type
PSC普通型双波登管式差压表(Standard type)Double bourdon tubes differential pressure gauge
PSCF防腐型双波登管式差压表(orrosion-proof type)Double bourdon tubes differential pressure gauge
外径
Diameter
100φ100mm
安装方式
Mounting
AO径向直接安装 Under mounting
AT径向前边安装 Under mounting with front flange
AH径向后边安装 Under mounting with back  flange
设计代码
Design
504不锈钢外壳/双波登管式 Stainless steel case/double bourdon tubes
量程
Ranges
M0400.16MPa请参看量程代码表 See range table
连接螺纹
Connection
M2020×1.5
T00其他特殊要求的螺纹 Other requests
备选项
Options
SBD安装全双层玻璃 Multilayer glassSY1-配长尾联接(螺纹)
TPB特殊要求的表盘 Special dialH系列+SY1-化学密封隔膜配长尾联接
TYO用于氧环境 Used in oxygen environmentSNR-蒙乃尔膜片
FWP不锈钢位号牌 Stainless steel labelSSF-四氟膜片
ST1-Ti片
SDA-钽膜片


电气连接


行业应用

广泛应用于石油、化工、水系统等行业。
