FMTF 系列电子靶智能流量计

时间:2020-06-18 浏览:

FMTF 系列电子靶智能流量计
< >
  • FMTF 系列电子靶智能流量计
型号:FMTF
产品概述:

FMSTF系列电子靶流量计是在传统靶式流量计的基础上,随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计,它既有孔板、涡街等流量计无可动部件的特点,同时又具有很高的灵敏度、与容积式流量计相媲美的准确度,量程范围宽。采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●整台仪表结构坚固无可动部件,拆卸方便;

●可选用多种防腐及耐高低温材质(如哈氏合金,钛等);

●整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐 42MPa 高压;

●压力损失小,仅为标准孔板的 1/2△P 左右;

●抗干扰,抗杂质能力特强;

●电子靶流量计内设自检程序,故障现象一目了然;

●传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;

●可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;

●具有多种安装方式供选择,如选择在线插入式,安装费用低;

●具有一体化温度、压力补偿,直接输出质量或标方;

●具有可选小信号切除、非线性修正、滤波时间可选择;

●能准确测量各种常温、高温 500 度、低温-200 度工况下的气体、液体流量;

●计量准确,精度可达到 0.2%;

●重复性好,一般为 0.05%~0.08%,测量快速;

●可根据实际需要更换阻流件(靶片)而改变量程;

●低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;

●安装简单方便,极易维护;

●多种输出形式,能远传各种参数;

●抗震动性强,一定范围内可测脉动流。


技术参数
被测介质       液体;气体;蒸汽
公称直径法兰式:15~500mm;夹装式:15~500mm;插入式:65~5000mm
公称压力0.6~42MPa
介质温度-200℃~+500℃或更高温度
准确度±0.2%;±0.5%;±1.0%;±1.5%
范围度   1:3 (液体);1:8 (液体、气体);1:15 (液体、气体);1:12 (蒸汽)
补偿形式温度补偿;压力补偿
重复性0.05%~0.08%
供电电源机内自备锂电池(3.6V),外供电源24V DC
输出形式现场显示;4~20mA 二线制;脉冲 0~5V;RS485/RS232;GPRS 无线远传;HART
测量管材料 碳钢;不锈钢;亦可按用户要求协商提供
防爆标志本安型(Exia II CT4); 隔爆型(Exd II CT4)
防护等级 IP65;IP67
法兰规格 流量计连接法兰规格执行 GB/T 系列标准,也可以根据用户要求特殊加工。


外形结构


产品选型
FMTF-□□□□□ □ □ □ □ □ □ □
电子靶式流量计

代号公称直径
0010DN10
0100DN100
……
5000DN5000

代号连接方式
F法兰管道式       C插入式D对夹式U在线拆装式    E其他

代号 介质类型
L液体G气体S蒸汽

代号压力等级
A0.6MPaE2.5MPaI10MPaM20MPa
B1.0MPaF4.0MPaJ11MPaN25MPa
C1.6MPaG5.0MPaK15MPaO26MPa
D2.0MPaH6.3MPaL16MPaP42MPa

代号介质温度
C-20℃~80℃(常温)
Z80℃~200℃(中温)
G200℃~450℃(高温)
D-200℃~-20℃(低温)

代号输出形式
P脉冲输出HHART协议
I4~20mAK开关量输出
R通讯输出

代号防爆标识
A本安型D隔爆型

代号壳体材质
C碳钢
S不锈钢
T特殊材质


电气连接

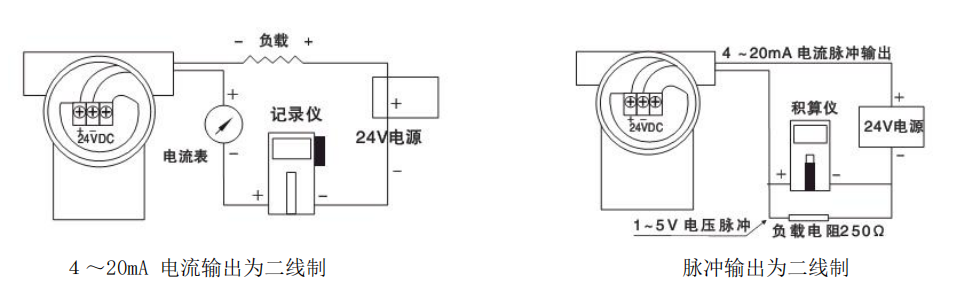

仪表接线

a、流量计信号输出线电气连接口规格为:M20×1.5;

b、4~20mA 电流输出为二线制;

c、脉冲输出为二线制



行业应用

FMSTF 系列电子靶流量计在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。


● 适用管径范围宽:Φ10~Φ2000至更大;

● 适用温度范围广:-196°C~500°C;

● 适用高/低压力工况:0~42MPa;

● 适用各种介质:气体、液体(包括高粘度液体、浆体)、蒸汽;

● 适用于低流速介质,其可测量最低流速为0.08m/s。

典型应用:

气体类:煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽类:过热蒸汽、饱和蒸汽。

标签: 电子靶式流量计 高低温及高粘度适合 强腐蚀环境
