LSW5881SR型液位开关

时间:2020-02-07 浏览:

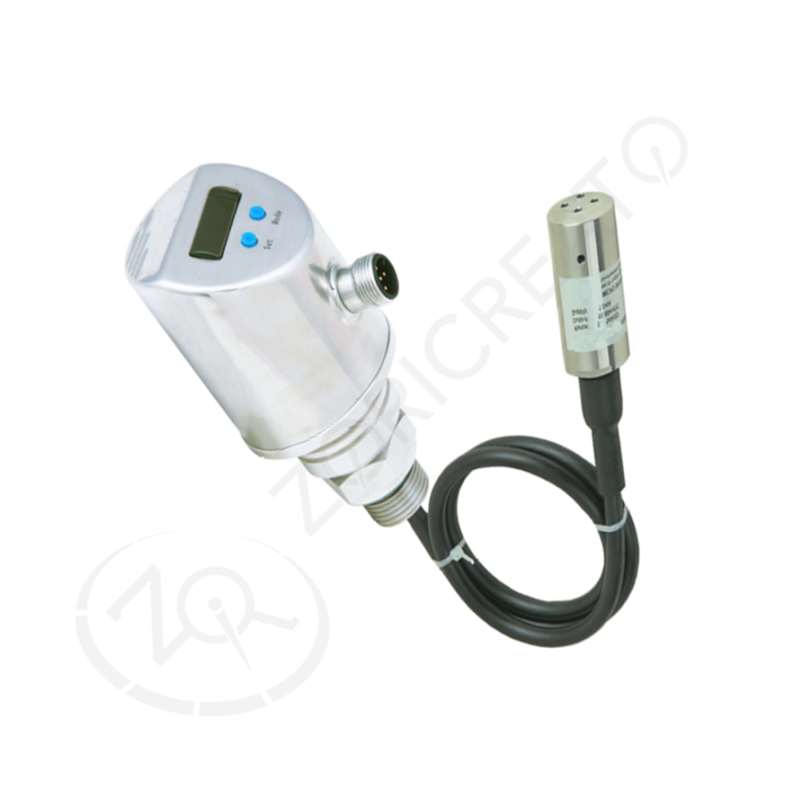

LSW5881SR型液位开关
< >
  • LSW5881SR型液位开关
型号:LSW5881SR
产品概述:

LSW5881SR型液位开关是集液位测量、显示、控制于一体的智能液位控制器。传感器输出信号经过高集成微处理器放大、降噪和调理,从而实现了对液位的准确测量、显示及对开关输出的控制。全不锈钢外壳,防护等级本体 IP65、探头 IP68,表头可 320°自由旋转。产品电路设计具有过电压、过电流及反极性保护;产品能够适用于较为复杂的工业现场电磁环境;支持 24V DC 或 220V AC 供电;输出可选择模拟量输出(4mA~20mA DC)+2 路 PNP、2 路 PNP、2 路 NPN 或 1路继电器;支持手动清零及测量单位的切换;OLED 屏幕显示实时液位值和开关状态;产品使用灵活、菜单扁平化、操作简单、安全可靠,广泛应用于水利水电、石油化工、冶金、交通、电力、机械制造等行业。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

● 全不锈钢外壳,本体 IP65、探头 IP68 防护

● OLED 液晶屏、液位和开关状态显示

● 外形小巧,320°自由旋转

●  过电压、过电流和反极性保护

●  抗电磁设计,适用复杂电磁环境

●  模拟量输出(4mA~20mA DC)+2 路 PNP、 2 路 PNP 、2 路 NPN、1 路继电器输出可选

●  24V DC、220V AC 供电可选

● 恢复出厂设置、手动清零

● 支持 m、cm、mm、inch 单位切换



相关产品:智能压力开关FS58系列流量开关


技术参数
供       电  (220±44)V AC     24V DC
过       压  1.5 倍满量程压力
量       程  0m~0.5m…200m
精       度 ±0.25%FS、±0.5%FS
显       示 OLED 液晶、像素 128×32、黑底白字
显示刷新1s、0.5s、0.2s(默认)
重  复  性 ≤±0.1%FS
温度漂移 ≤±0.04%FS/℃
开关设置 0.5%FS~99.5%FS
开关延时 0.0s~99.9s
响应时间  <30ms
重      量 约600g,含 2 米导气电缆
防护等级 本体 IP65,探头 IP68
晶体管输出2 路 PNP 或 2 路 NPN
开关电流 ≤0.4A
模拟量输出4mA~20mA DC
负载电阻≤560Ω
继电器输出1 路(SPDT)
开关电压 ≤ 250V AC/30V DC
开关电流≤3A
寿       命 1000 万次/最小负载,10 万次/最大负载
介质温度  -20℃~80℃/-4℉~176℉
贮存温度  -40℃~80℃/-40℉~176℉
工作温度 -20℃~80℃/-4℉~176℉
介质兼容与不锈钢、氟橡胶兼容的液体或气体
电磁兼容GB/T17626.2/3-2006,GB/T17626.4-2008
振       动 ≤ 20g/10Hz...500Hz(GB/T2423.10-2008)
冲       击 ≤ 50g/11ms (GB/T2423.5-1995)

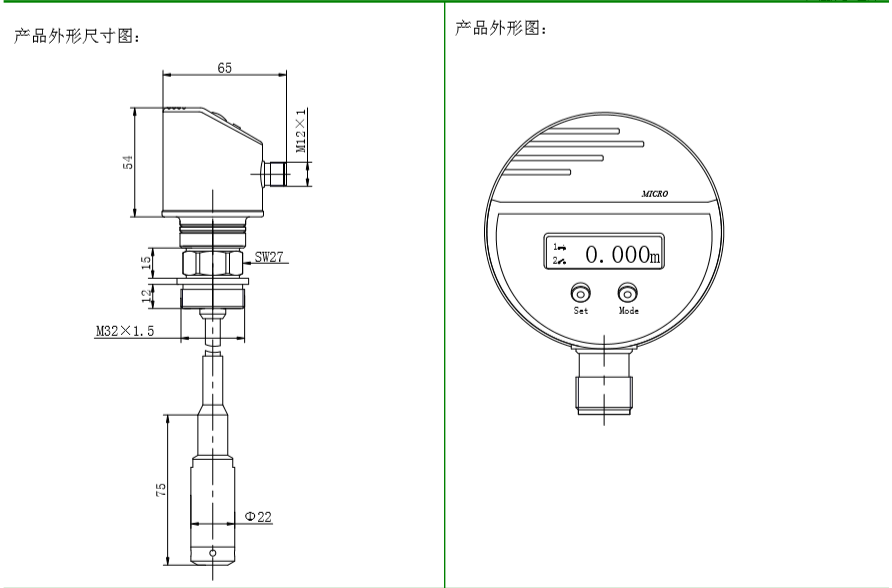

外形结构


产品选型
LSW5881SR型液位开关

量程液位测量范围: 0m~0.5m..200m
[0~X]mX:实际测量量程

代号供电方式.
AC220V AC
DC24V DC

代号输出形式
P2×PNP输出
N2×NPN输出
J1×继电器输出
E模拟量输出(4mA~ 20mA DC) + 2× PNP输出

代号螺纹接口
C17R3/4外螺纹
F3DN10法兰安装

LSW5881SR[0~2]mDCPC17完整的型号规格

选型提示

1、选型时请注意被测介质要与产品与介质相接触的部分相兼容。

2、若需要订购非标准或特殊要求的产品,请与本公司商洽,并在订单中予以注明。


电气连接
线色插针序号220V AC供电24V DC供电
红色1电源L电源正
黑色3电源N电源负
黄色2继电器:常开点继电器常开点、NPN1、PNP1
绿色5继电器:常闭点继电器常闭点,电流输出
蓝色4继电器:公共点继电器公共点、NPN2、PNP2


行业应用

LSW5881SR型液位开关是集液位测量、显示、控制于一体的智能液位控制器。传感器输出信号经过高集成微处理器放大、降噪和调理,从而实现了对液位的准确测量、显示及对开关输出的控制。产品使用灵活、菜单扁平化、操作简单、安全可靠,广泛应用于水利水电、石油化工、冶金、交通、电力、机械制造等行业。
