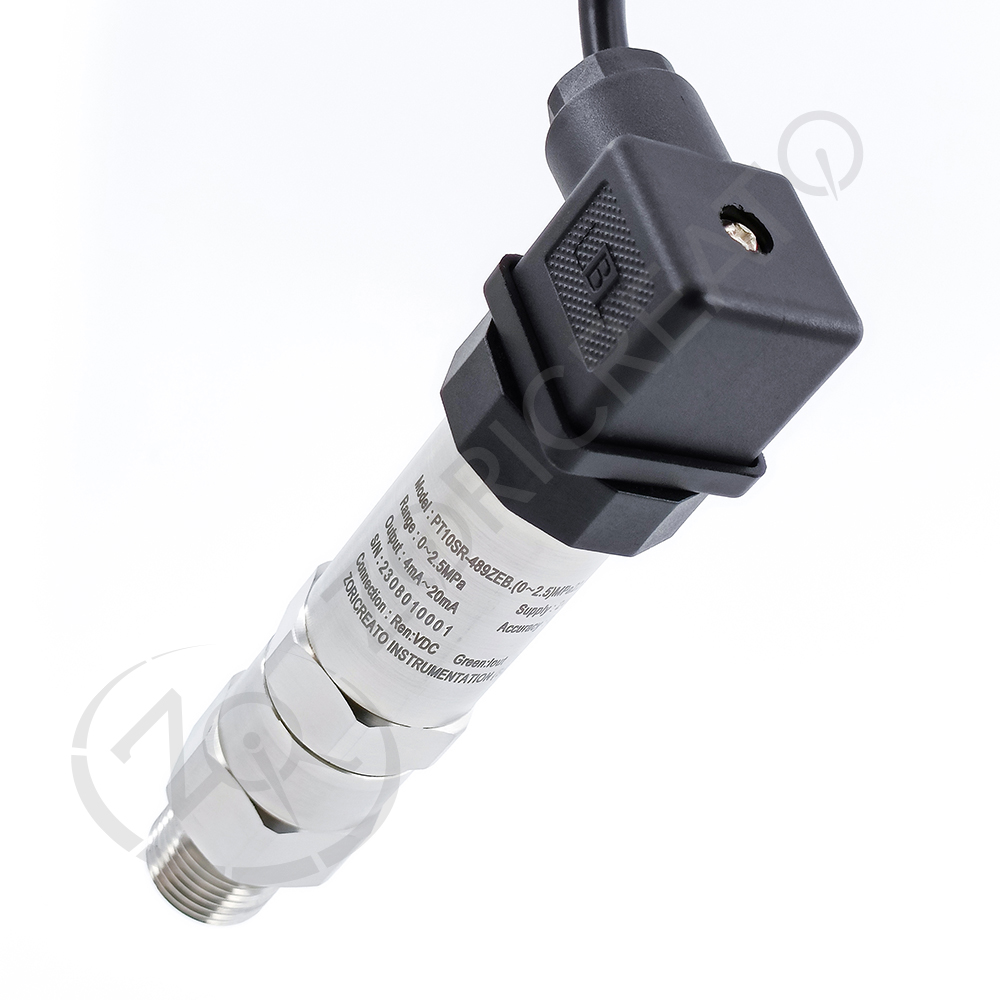

PT10SM-489ZEB 型压力变送器是我公司研制生产的溅射膜 (Sputtered Membrane)压力变送器。
产品的核心传感器采用国际前沿离子束溅射技术在不锈钢膜片上制作出“微米” 级电阻膜。再经过微电子工艺制作出惠斯通电桥，组成无任何粘贴剂和活动部件的全金属敏感元件，无需硅基压力传感器常见的密封充油腔。具有在恶劣环境中长期稳定工作、温度漂移小、可以承受大压力，耐压能力强，测量介质温度范围宽、耐磨损、抗冲击等显著特点。
本产品可广泛适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质等行业的压力测量控制。
1、性能可靠，安全使用方便
2、具有短路保护和反极性保护
3、可测量表压、绝压和密封参考压力
4、本质安全型产品，符合国家 GB3836.4 标准的 ExiaⅡCT6Ga 的要求
5、隔爆型产品，符合国家 GB3836.2 标准的要求，取得了隔爆证书
| 量 程： | 0MPa～2MPa···250MPa |
| 压力类型： | 表压 |
| 过 压： | 1.5 倍满量程压力 |
| 精 度： | ±0.5%FS（典型值），±1%FS（最大值） |
| 稳 定 性： | ≤±0.2%FS/年 |
| 补偿温度： | 0℃～80℃ |
| 工作温度： | -20℃～60℃ |
| 贮存温度： | -40℃～120℃ |
| 供电电源： | 24V DC（两线制） |
| 输出信号： | 4mA～20mA DC（两线制） |
| 绝缘电阻： | 100MΩ/250V DC |
| 防护等级： | IP65 |
| 电气连接： | 接插件或电缆线 |
| 测量介质： | 对不锈钢无腐蚀的液体或气体 |
接插件型
电缆型
安装方式
| 接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 电源负（0V/+OUT） | 公共端（GND） |
| 3 | 空 | 输出正（+OUT） |
| 电缆型电气定义： | ||
| 导线颜色 | 两线制 | 三线制 |
| 红 | 电源正（+V） | 电源正（+V） |
| 黑 | 电源负（0V/+OUT） | 输出正（+OUT） |
| 白 | 空 | 公共端（GND） |
| M12×1 4芯接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 空 | 公共端（GND） |
| 3 | 电源负（0V/+OUT） | 输出正（+OUT） |
※石油
※化工
※电力
※水文
※地质
等行业的流体压力的检测及控制。
