PT30MS-LT 单法兰差压远传液位/压力变送器

时间:2020-01-13 浏览:

PT30MS-LT 单法兰差压远传液位/压力变送器
< >
  • PT30MS-LT 单法兰差压远传液位/压力变送器
型号:PT30MS-LT
产品概述:

PT30MS-LT差压远传液位/压力变送器用于测量液体、气体或蒸汽的液位、密度、压力以及流量,然后将其转化为4mA~20mA DC HART电流信号输出。可与RST375 手持终端或 ZSM100Modem 相互通信,通过它们进行参数设定、过程监控等。

PT30MS-LT差压远传液位/压力变送器的测量范围(未迁移时)为 0-1kPa~2MPa,远传法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi 或 600psi。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●测量介质:气体、蒸汽、液体

●测量范围(未迁移时):0-100Pa~2MPa

●精度:±0.075%

●接液膜片:不锈钢 316L、哈氏合金C


技术参数
量程代码量程范围额定压力(最大值)
B0~1kPa...6kPa液位法兰的额定压力
C0~4kPa...40kPa
D0~25kPa...250kPa
E0~200kPa...2MPa
输出信号4mA~20mA DC HART输出
环境温度≤85℃
贮存温度≤85℃
相对湿度0~100%
抗冲击50g,11ms
抗振动2g,500Hz
供电电源12V~42V DC
负载R≤(Us-12V)/Imax kΩ,其中 Imax=23 mA
材质
测量膜盒不锈钢 316L
膜片不锈钢 316L、哈氏合金C、钽、FEP、PFA、PTFE覆膜
过程法兰不锈钢 304
填充液硅油、植物油
密封圈丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟乙烯(PTFE)
外壳铝合金材质,外表喷涂环氧树脂
外壳密封圈丁腈橡胶(NBR)

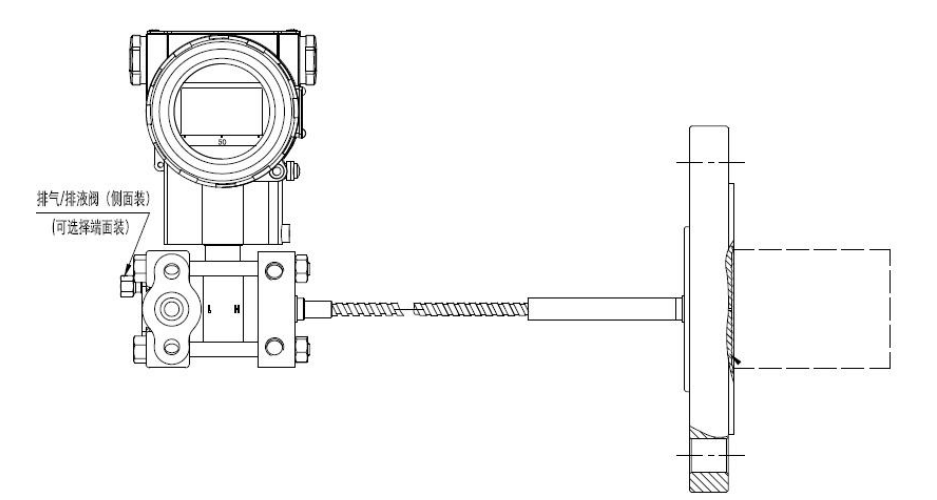

外形结构



产品选型
基本型差压变送器远传密封装置选型
RH-带毛细管⊕侧
RL-带毛细管 θ侧

过程连接标称直径密封面形式膜片/密封面材质
ADN50 DIN2501 E型DN2526不锈钢316L
BDN50 DIN2501E型DN2526哈氏合金C
CDN50 DIN2501E型DN2526
HDN8O DIN2501E型DN2526不锈钢316L
IDN8O DIN2501E型DN2526哈氏合金C
GDN8O DIN2501E型DN2526
DDN2”ANSI B 16.5RF型ANSIB16.5不锈钢316L
EDN2”ANSI B 16.5RF型ANSIB16.5哈氏合金C
FDN2”ANSI B 16.5RF型ANSIB16.5
KDN3”ANSI B 16.5RF型ANSIB16.5不锈钢316L
LDN3" ANSI B 16.5RF型ANSIB16.5哈氏合金C
MDN3”ANSI B 16.5RF型ANSIB16.5
NDN4”ANSI B 16.5RF型ANSI B16.5不锈钢316L
ODN4”ANSI B 16.5RF型ANSI B 16.5哈氏合金C
PDN4”ANSI B 16.5RF型ANSI B 16.5

额定压力压力等级法兰压力标准
1PN 1.0IPa/4MPa DN2501
2PN 6.4lPaDN2501
3PN 10MPaDIN2501
6150psiANSI B 16.5
7300psiANSI B 16.5
8600psiANSI B 16.5(不包括DN4”ANSI B 16.5)

连接形式
F扁平式
H插入式,不锈钢316L 插入长度50mn
I插入式,不锈钢316L 插入长度100mm
G插入式,不锈钢316L 插入长度150mm
L插入式,哈氏合金C  插入长度50mm
M插入式,哈氏合金C  插入长度100mm
N插入式,哈氏合金C  插入长度150mm

  填充液
S硅油-30~201℃
H高温硅油-10~ 350℃
U超高温硅油-10~400℃
V植物油0~ 250℃

毛细管长度
11m
22m
33m
44m
55m
66m
88m
A10m
S特殊长度

毛细管部件特性
N
P带PVC保护层毛细管

接液法兰膜盒面形式
N
1316L上涂FEP (氟化乙烯丙烯共聚物) (温度≤180℃)
2316L上涂FA (过氟烷基化物) (温 度≤260℃)
3膜片贴PTFE膜(聚四氟乙烯膜) [2] (温度≤200℃)

RH-H1FS4PN完整型号
RL-H1FS4PN完整型号

注 1:在对远传法兰密封装置选型时,应先完成 PT40MS-DP 差压变送器本体部分的选型,并在“基本型差压变送器远传密封装置”选项表中完成“R”远传选项;

注 2:膜片贴 PTFE 膜,也即 F4 膜片,可适用于大于绝对压力 50kPa 的负压测量,但只适用于扁平式液位法兰。

选型举例:

例:PT30MS-DP-AC2A1RNN111N [3],

       RH-H1FS4PN,

       RL-H1FS4PN。

[A]:基本误差±0.05%

[C]:量程为 0-400Pa~40kPa(0-40~4000mmH20)

[2]:静压补偿为 10MPa

[A]:接液部分为不锈钢 316L 膜片,填充液为硅油。

[1]:额定工作压力为 16MPa

[R]:远传法兰测量形式

[N]:接液密封圈为丁腈橡胶(NBR)

[N]:无特殊功能

[N]:无安装支架

[1]:低压端配 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰

[1]:液晶显示

[N]:基本型(非防爆)

[RH-]:高压侧接液密封装置为远传法兰

[H]:DN80(DIN 2501)法兰口径,E 型 DN2526 密封面形式,不锈钢 316L 膜片

[1]:PN 1.0MPa/4MPa(DIN 2501)法兰压力等级

[F]:接液面为扁平式膜盒

[S]:填充液为硅油

[4]:毛细管长度为 4m

[P]:带 PVC 保护层毛细管

[N]:接液法兰膜盒面无特殊处理

[RL-]:低压侧接液密封装置为远传法兰

[H]:DN80(DIN 2501)法兰口径,E 型 DN2526 密封面形式,不锈钢 316L 膜片

[1]:PN 1.0MPa/4MPa(DIN 2501)法兰压力等级

[F]:接液面为扁平式膜盒

[S]:填充液为硅油

[4]:毛细管长度为 4m

[P]:带 PVC 保护层毛细管

[N]:接液法兰膜盒面无特殊处理

注 3:差压变送器选型参见 PT30MS-DP 系列变送器选型表;

注 4:远传变送器的最小量程应为 表1和 表2中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能最优,应选择量程比<10:1。

注 5:当测量压力或工作静压<50kPa(绝对压力)时,应特殊备注,制造过程中需特殊处理,以保证性能

电气连接


行业应用

差压远传变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。

PT30MS-LT 单法兰差压远传压力/液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成 4~20mA DC HART 电流信号输出。
