TC710 型电子数显温度开关

时间:2020-01-13 浏览:

TC710 型电子数显温度开关
< >
  • TC710 型电子数显温度开关
型号:TC710型电子数显温度开关
产品概述:

TC710 型电子数显温度开关是集温度测量、显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构,前端采用 PT100 高精度温度传感器,输出信号由前置放大电路处理,送入高精度的 A/D 转换器,经先进的工业级微处理器运算处理,现场显示,并输出 2 路开关量,对控制系统温度进行检测与控制。

该智能数字温度开关使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对介质的温度进行测量显示和控制。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、开关精度高

2、响应时间可调

3、NPN、PNP兼容可自由切换

4、按键调节,快捷按键一键校正,快捷单位切换

5、OLED 显示当前温度

6、节点动作发光管,便于观察



相关产品:温度开关Pt100温度传感器

技术参数
测量范围-50℃~200℃(-58℉~392℉)
精 度±1.0℃(±2℉)
显示单位℃/℉
电气接头M12×1 圆形插头
供电电源12~30V DC;推荐 24V DC
显示方式4 位 OLED 显示
输出方式两路开关量,NPN、PNP 兼容+4~20mA
负载容量≤24V1.2A
功 耗≤15mA
介质温度-50℃~200℃
工作温度-25℃~80℃
储存温度-40℃~100℃
响应时间≤20ms
绝 缘100MΩ /250V DC
防护等级IP65
结构性能指标
外壳材质304
介质兼容接液膜片 316L,进压接头 304
面板材质PA66

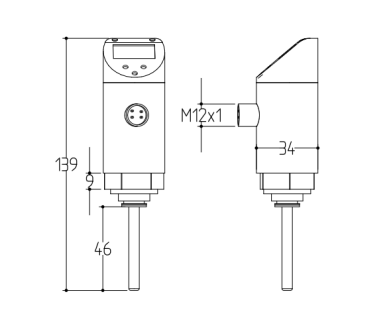

外形结构

单位:mm


产品选型
选型指南
TC710型电子数显温度开关

代号温度量程
[X~Y]℃X,Y代表温度的下限值和上限值,单位℃

代号连接类型
C1M20×1.5
C2G1/2
C3G1/4
C5NPT 1/4

代号探头直径
D66mm
D88mm

代号杆长
L3030mm
L5050mm
L7575mm
L100100mm
L150150mm
L250250mm
L300300mm
L350350mm
L400400mm


TC710[-50~0]℃C1D6L300完整型号规格


电气连接
M12×1航空接插件
针脚序号电气定义
1VCC(电源+)
2GND
3SP1(开关1)
4SP2(开关2)
54~20mA


行业应用

■ 水电

■ 化工

■ 城市供水

■ 科研

■ 温度的精确测量和控制
