TWD-压力式温度计

时间:2020-01-13 浏览:

TWD-压力式温度计
< >
  • TWD-压力式温度计
型号:TWD 系列压力式温度计
产品概述:

压力式温度计是利用封闭容器内的液体,气体或饱和蒸气受热后产生体积膨胀或压力变化作为测量信号。它的基本结构是由温包、毛细管和指示表三部分组成。是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系,而进行温度测量的。当温包感受到温度变化时,密闭系统内饱和蒸气产生相应的压力,引起弹性元件曲率的变化,使其自由端产生位移,再由齿轮放大机构把位移变为指示值,这种温度计具有温包体积小,反应速度快、灵敏度高、读数直观等特点,几乎集合了玻璃棒温度计、双金属温度计、气体压力温度计的所有优点,它可以制造成防震、防腐型,并且可以实现远传触点信号、热电阻信号等。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、结构简单,机械强度高

2、耐震动,价格低廉,不需要外部能源

3、温包体积小,反应速度快、灵敏度高、读数直观

技术参数
产品执行标准 JB/T8803-1998
标度盘公称直径 60/80/100/150
精度等级 1.5级
热响应时间 ≤40s
回差 温度计回差应不大于基本误差的绝对值
重复性 温度计重复性极限范围切应不大于基本误差限的绝对值的1/2
测温范围 -40~60, -20~60, 0~100, 0~120, 0~150, 0~200, 0~300, 0~400, 0~500

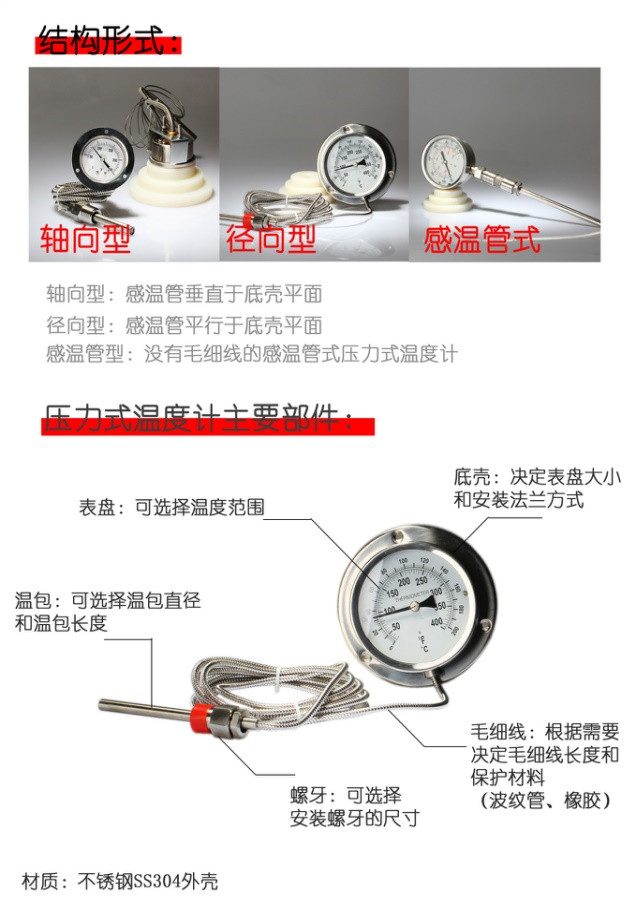

外形结构


产品选型
F防腐 PTFE
B防爆
1活动外螺纹
2活动内螺纹
3固定外螺纹
4固定法兰
5卡套螺纹
6活动法兰
7无安装方式

0轴向
1径向
2嵌装
3挂装
8径向带边

060mm
180mm
2100mm
3150mm

0单指针
2最高指示

1表盘指针

X 电接点
Y 型号远传
Z 防震

压力式温度计


电气连接
行业应用

TWD系列压力式温度计适用于各种工业设备温度测量,可在离开设备处指示温度。
