TWZP-铂电阻温度变送控制器

时间:2020-01-13 浏览:

TWZP-铂电阻温度变送控制器
< >
  • TWZP-铂电阻温度变送控制器
型号:TWZP-铂电阻温度变送控制器
产品概述:

工业用铂热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-50℃~500℃范围内的液体、蒸气和气体介质以及固体表面的温度,防爆结构适用于防爆场合。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、体积小巧,安装方便;

2、传感器与被测介质接触,可靠性高;

3、全不锈钢材质,耐腐蚀;

4、可提供多样化产品。



相关产品:TTAK温度变送控制器压力温度一体变送器

技术参数
传感器类别测温范围分度号允许偏差△t℃
P型热电阻-30℃~300℃Pt100型A级(-30℃~300℃)允差±(0.15+0.002|t|)
P型热电阻-50℃~500℃Pt100型B级(-50℃~500℃)允差±(0.30+0.005|t|)

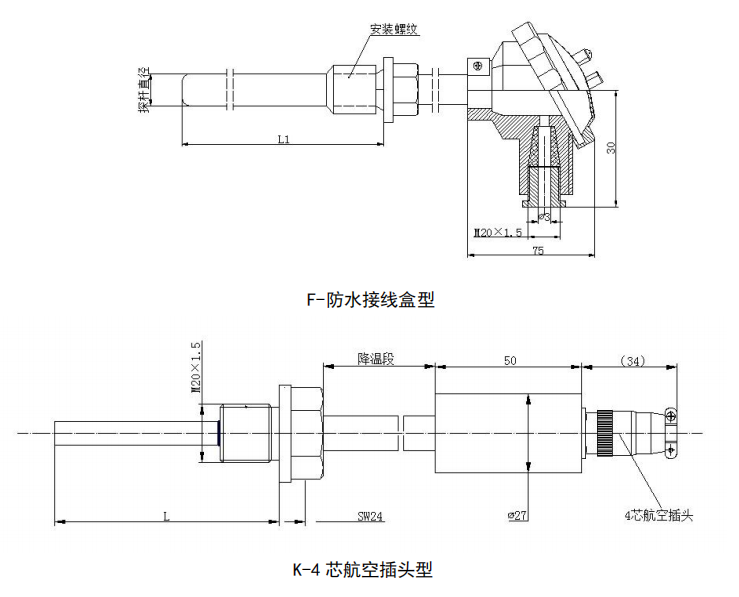

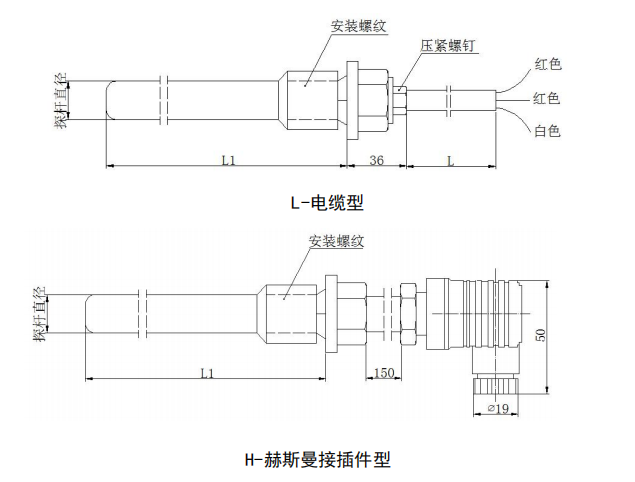

外形结构

单位为mm



产品选型
选型指南
TWZP型温度传感器[Pt100(-50℃~0℃...500℃)]

插入深度单位为mm(默认为含螺纹长度,如不含需另外备注)
L1以实际长度为准,例如50,100等

安装方式及安装接口M固定螺纹安装,螺纹M27×2,螺纹长度32mm
G固定螺纹安装,螺纹G1/2,螺纹长度20mm
C固定螺纹安装,螺纹M20×1.5,螺纹长度18mm
VII固定螺纹安装,螺纹M16×1.5,螺纹长度18mm
VIII固定螺纹安装,螺纹G3/8,螺纹长度14mm
XI固定螺纹安装,螺纹G1/4,螺纹长度14mm
X固定螺纹安装,螺纹NPT1/4,螺纹长度14mm

保护管外直径(默认单套管) 单位为mm6∅6
8∅8
10∅10
12∅12
612内管∅6,外管∅12(双套管)
816内管∅8,外管∅16(双套管)

电气连接L电缆型(默认出线长度200mm)
H赫斯曼接插件型
F防水接线盒型
K4芯航空插头型

量程范围(X~Y)℃,X,Y分别表示测量的温度下限值和上限值,单位℃
完整型号例如:TWZP-100-C-8-H-(-20~80℃)

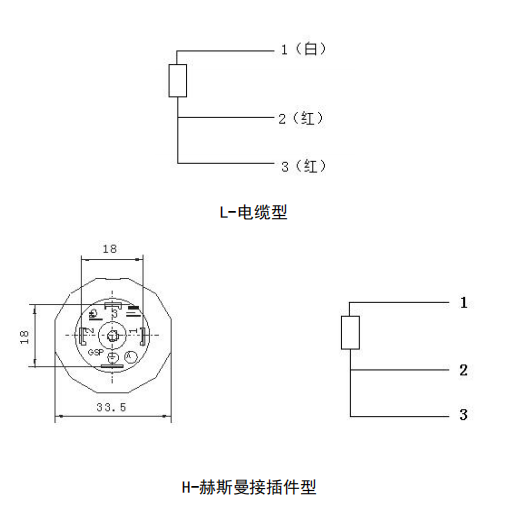

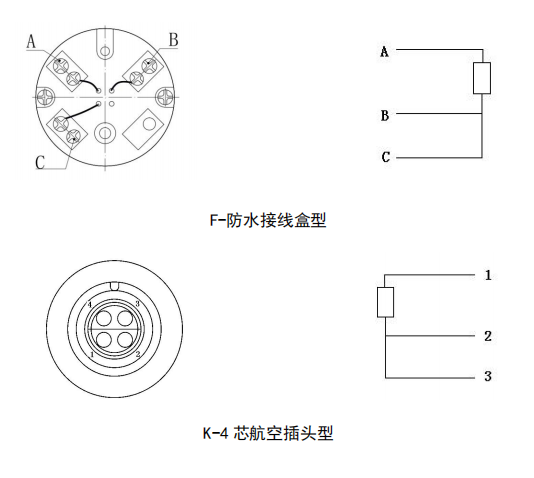

电气连接



行业应用

工业用铂热电阻可以直接测量各种生产过程中从-50℃~500℃范围内的液体、蒸气和气体介质以及固体表面的温度,防爆结构适用于防爆场合。
