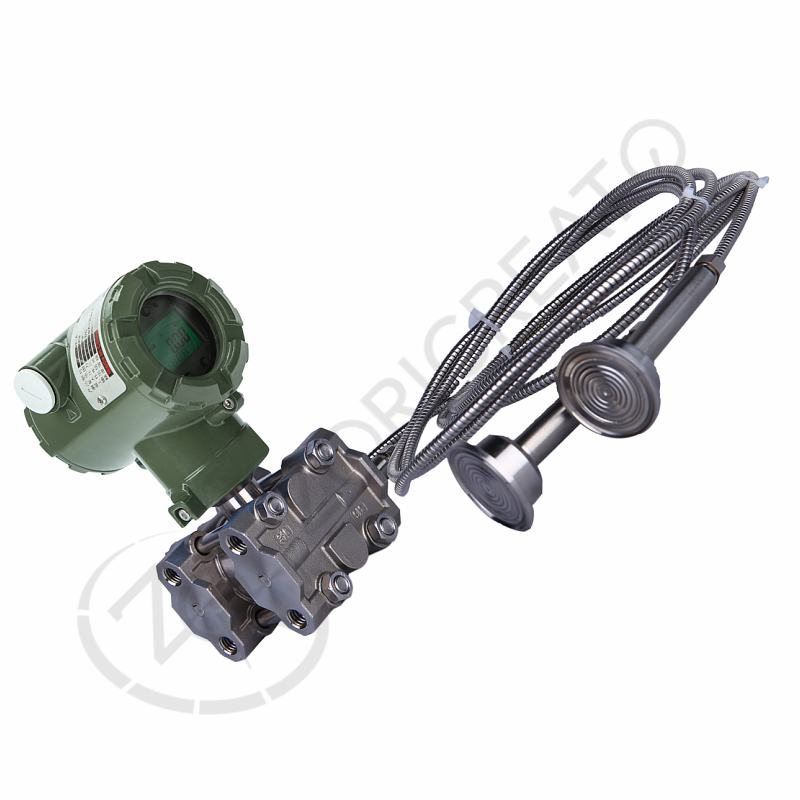

PT30MS-GP/AP双边远传卫生型差压远传压力液位变送器

时间：2020-08-19 浏览：次

< >

型号：

产品概述：

PT30MS-GP/AP差压双边卫生型卡盘远传液位/压力变送器可与RST375 手持终端或 ZSM100Modem 相互通信，通过它们进行参数设定、过程监控等。

PT30MS-GP/AP差压双边卫生型卡盘远传液位/压力变送器的测量范围（未迁移时）为 0-1kPa～2MPa，远传法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi 或 600psi。

主要特点
技术参数
外形结构
产品选型

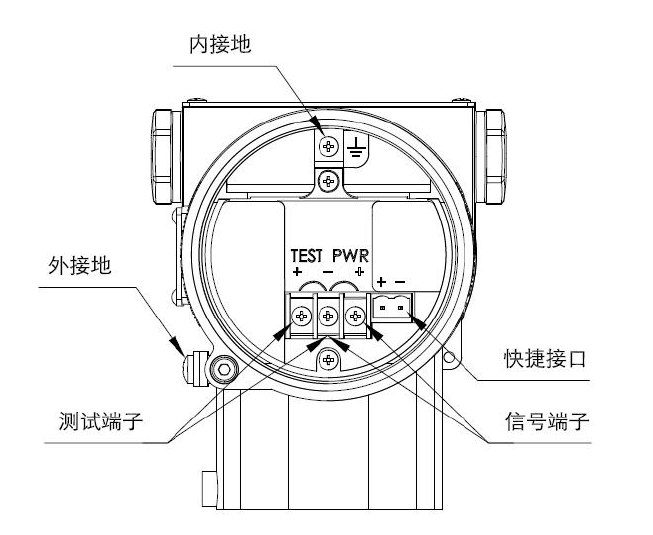

电气连接
行业应用

资料下载

主要特点

●测量介质：气体、蒸汽、液体

●测量范围：（未迁移时）：0—100Pa～3MPa

●精度：±0.075%

●接液膜片：不锈钢 316L、哈氏合金 C

技术参数

量程限	在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置	零点和量程可以调节到表中测量范围内的任何值，只要标定量程≥最小量程
安装位置影响	与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过 90°的变化，量程 C 有<0.25kPa 范围内的零位漂移，其它量程有<0.15kPa 范围内的零位影响，均可以通过调节调零校正。无量程影响。
输出	二线制，4～20mADC，可选 HART 输出数字通讯，可选择线性或平方根输出。
输出信号极限	Imin=3.9mA，Imax=20.5mA
报警电流	低报模式（最小）
	3.7 mA 高报模式（最大）
	21 mA 不报模式（保持）
	保持故障前的有效电流值报警电流标准设置
	高报模式
响应时间	放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1～1.6s，取决于量程及量程比。
附加的可调时间	0.1～60s。
预热时间	< 15s
环境温度	-40～85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃
储存温度/运输温度	-50～85℃ 带液晶显示时
压力极限	从真空至最大量程
电源及负载条件	电源电压为 24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA
最大电源电压	42VDC
最小电源电压	12VDC，15VDC（背光液晶显示）
数字通讯负载范围	230～600Ω
电气连接	M20X1.5 电缆密封扣，接线端子适用于 0.5～2.5mm2 的导线。
过程连接	标准过程连接
材质膜片	不锈钢 316L、哈氏合金 C
过程连接	不锈钢 316
填充液	硅油
变送器外壳	铝合金材质，外表喷涂环氧树脂
外壳密封圈	丁腈橡胶（NBR）
铭牌	不锈钢 304
外壳防护等级	IP67

外形结构

产品选型

螺纹安装式差压远传密封装置选型
TH-	带毛细管⊕侧
TL-	带毛细管⊘侧
	膜片/密封材质
	U	不锈钢316L
	V	哈氏合金C
	W	钽
		冲洗备用孔
		1	无
		0	有
			填充液
			S	硅油 -30~ 201C
			H	高温硅油 -10~ 350"C
			U	超高温硅油 -10~400C
			V	植物油 0~ 250"C，
				毛细管长度
				1	1m
				2	2m
				3	3m
				4	4m
				5	5m
				6	6m
				8	8m
				S	特殊长度
					毛细管部件特性
					N	无
					P	带PVC保护层毛细管

TH-	U	1	S	3	P	完整型号
TL-	U	1	S	3	P	完整型号
