【理解原理,才能得心应手】浮子流量计原理解析



仪器名称:

浮子流量计,又称转子流量计或变面积流量计一般指金属/玻璃管浮子流量计。


原理概述:

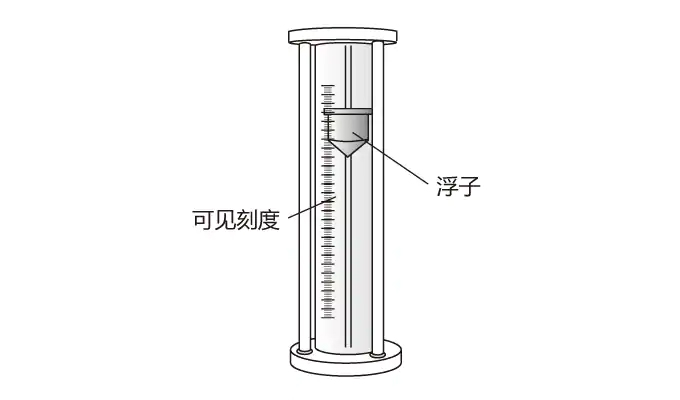

浮子流量计原理是利用节流原理的流量计,但与孔板流量计等节流式原理流量计的不同之处在于其差压值基本保持不变,转而通过节流面积的变化反应流量的大小,常见的结构如下图玻璃管转子流量计一般:

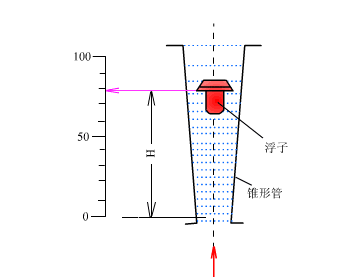

在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内沿轴自由活动。在流速和浮力作用下上下运动,与浮子重量平衡后,通过直接指示或磁耦合传到与刻度盘指示流量,故而被称作浮子流量计或变面积流量计。

故又称恒压降变截面流量计,也又称作转子流量计。



特性及应用:

浮子流量计可以测量多种介质的流量,更适用于中小管径、中小流量和较低雷诺数的流量测量。其特点是结构简单,使用维护方便,对仪表前后直管段长度要求不高, 压力损失小且损失恒定,测量范围也比较宽,刻度为线性。一般的浮子流量计测量精度为±2%左右。但仪表测量受被测介质的密度。黏度、温度、压力、纯净度影响,还受安装位置影响。




另外在安装使用上,根据原理我们不难理解,浮子流量计的安装需要保证流体介质自下而上垂直流动,即所有中立平衡式的浮子流量计都是垂直安装的。市面上还有部分号称水平安装的浮子流量计,实际也都是外形设计水平,而内部依然保持垂直的。



应用上,金属转子流量计下最常用的场景是工业和实验室环境,对于小管径腐蚀性介质通常用玻璃材质即通常所说的玻璃管转子流量计,其由于玻璃材质的本身易碎性,关键的控制点也有用全钛材等贵重金属为材质的浮子流量计。
