节流式流量计【知道原理】

时间:2021-03-23 浏览:

【理解原理,才能得心应手】



仪器名称:

节流式流量计是一类结构中包含节流件的差压式测量原理的流量计的统称。

根据其节流件的不同,又有孔板流量计、文丘里管流量计、V椎管流量计等等许多不同的称呼。可用于测量液体、气体或蒸汽的流量,这种非常典型的流量计是应用历史最长和最成熟的差压式流量计,至今仍在石油化工等行业生产过程中占有重要地位



原理概述:

节流式流量计包含两部分,节流件和差压变送器

节流式流量计是根据安装在管道中的流量探测器产生的压差、已知的流体条件以及探测器和管道的几何尺寸来计算流量的仪器。

其工作原理同孔板流量计和文丘里管流量计类似,通过节流元件改变流体流通截面,从而在节流元件前后形成压力差。

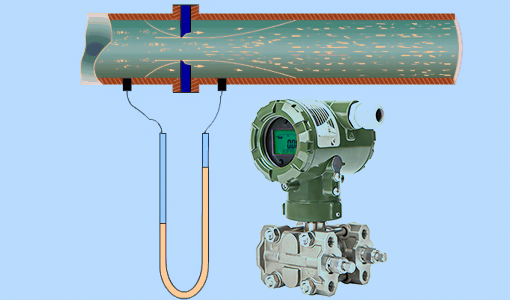

如图所示的孔板流量计,稳定流动的流体沿水平管道流经孔板,在其前后产生压力和速度的变化。流束在孔板前截面开始收缩,位于边缘的流体向中心加速,流束中央的压力开始下降。在经过截面后,流束达最小收缩截面,速度达到最快,静压达到最低,之后流束开始扩张,流速减慢,静压逐渐恢复,但因为节流件造成了压力损失,故无法回复到收缩前的压力值。





特性及应用:

虽然凭借一定的制造工艺和特殊节流件形式可以使其测量精度提高,但其性价比偏低。一般实际应用的节流式流量计其精度普遍较差。

其主要优势是结构简单,制造方便,使用在部分非精确计量的测量场合可以有效减少设备成本及后期维护成本。



同时,因为其测量原理的限制,其测量介质必须是牛顿流体。

节流流量计广泛应用于封闭管道的流量测量,如流体:单相、混相、清洁、脏污、粘性流等;工作状态:大气压、高压、真空、常温、高温、低温等;管径:从几毫米到几米;流动条件:亚音速,声波、脉动流等,其在各工业部门的消耗量约占流量计总消耗量的1/4~1/3
