法兰液位计【知道原理】

时间:2021-03-25 浏览:

【知道原理,才能得心应手】



仪器名称:

法兰液位计属于压力式原理的液位计,包含单法兰液位计双法兰液位计两种,因为其本质实际为压力变送器的一种用途,故又被直接称作压力变送器,或法兰液位变送器、液位变送器等。



原理概述:

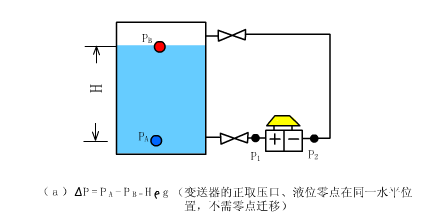

要理解法兰液位计的原理,首先要简单理解压力变送器的测量原理,压力变送器的测量核心是一个压力芯体,包含一高一低两个取压侧。



其中高压侧为测量端,应连接需测介质的最底端,低压侧是参考端,要保持与液面上方的压强连通或相近似。

P=ρgh

法兰液位计的测量值与液面高度呈比例关系,通过高低压两侧压力的差值,即可确定刺客的液位高度。之后再由变送电路将信号转换成标准电流信号传送到控制室。

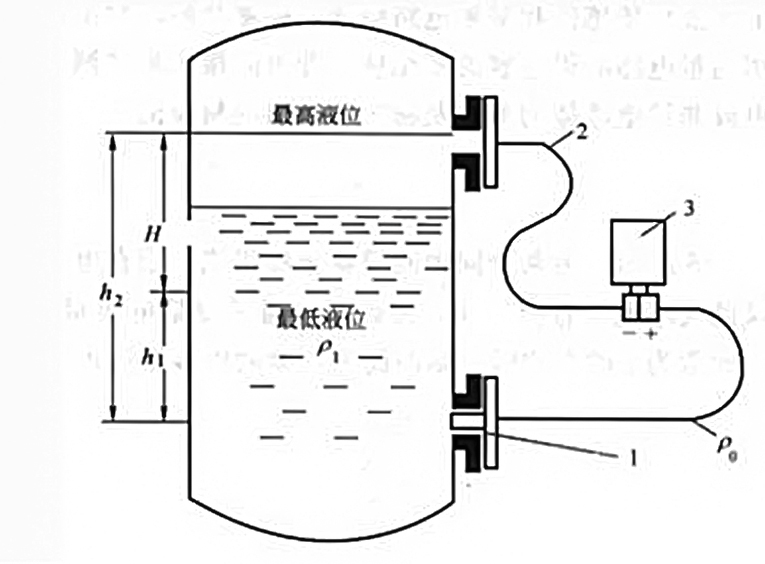

法兰液位计一般用于常压情况下的液位测量,这是因为气体在有限高度下造成的压强变化影响微乎其微,单法兰液位计参考侧连通的一个大气压即可表示液面上方压强。而差压式液位计(双法兰液位计)则主要用于密闭的有压容器的液位测量,因为液面上方的压强变化幅度巨大,需以此为压力测量参考侧才能正常测量液位。


特性及应用:

法兰液位变送器多用于各类罐体液位测量。

法兰液位计优势是测量精度高,稳定性能更好,非常适合工业应用的需求,并且可以测量很多高粘度或高腐蚀性介质。

不足是法兰液位计安装受到比较严格的限制,需要将取压点固定在测量介质的底部,无法使用在湖泊明渠,地下储罐等液位测量场合。但与法兰液位计同原理的另一种液位计-投入式液位计解决了这一问题。
