椭圆齿轮流量计【知道原理】

时间:2021-03-23 浏览:

【理解原理,才能得心应手】



仪器名称:

椭圆齿轮流量计,一般简称齿轮流量计排量流量计,属于一种容积式的流量计。常常应用于介质粘稠流动性差的工况,如重油、聚乙烯醇、树脂等粘度较高介质的流量测量。


原理概述:

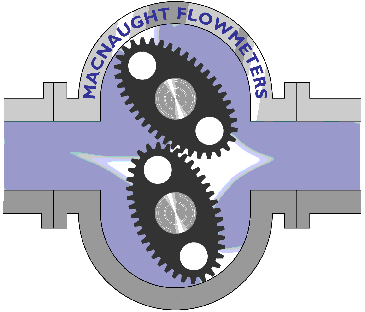

其原理是利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量齿轮转动次数计算累计流量,在满足其流速要求的情况下是一款精度较高的流量计。此外,根据不同工况,椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造,以保障仪表的使用寿命不会因介质腐蚀而缩短。



特性:

按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级。但是,如上文所述,如果使用时流量计腔室内被测介质的流量过小,受仪表的泄漏误差影响因素就会突显出来,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

其次,在使用椭圆齿轮流量计时,被测介质的温度不宜过高,否则不仅会增加测量误差,还会使齿轮卡住。因此,在仪器规定的温度范围内采用椭圆齿轮流量计

椭圆齿轮流量计长期使用后,其内齿轮会被腐蚀磨损,影响测量精度。因此,要经常注意观察,定期拆除检查。如果条件允许,最好定期校准。
