智能压力变送器的按键操作说明

时间:2021-03-26 浏览:

智能压力变送器的按键操作说明

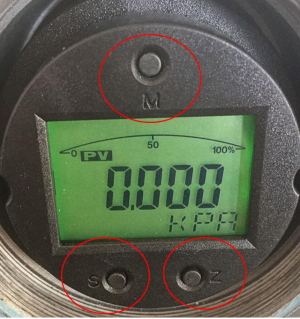

按键功能(智能压力变送器)描述:

ZZERO)调零键,用于进入提示数据设置界面和位移

SSPAN)调满键,进入数据设置界面,添加数字,保存数据

M:保存键,为了保存数据

设置的时候可以使智能压力变送器S键调整数字和小数点,同样的“Z”来移动位置,用M可以储存


选项的功能含义

0或空:正常显示

1:输入操作码

2:设置单位

3:设置量程下限

4:设置量程上限

5:设置阻尼

6:主变量调零

7:零点偏移和量程偏移(零点和满)

注:通过输入每个功能对应的操作码,可以快速进入相应的功能。例如,输入“3”可直接进入设置量程下限的功能。



关于如何进入组态:

在智能压力变送器仪表正常显示的情况下,按住Z”键2秒可以进到组态界面。

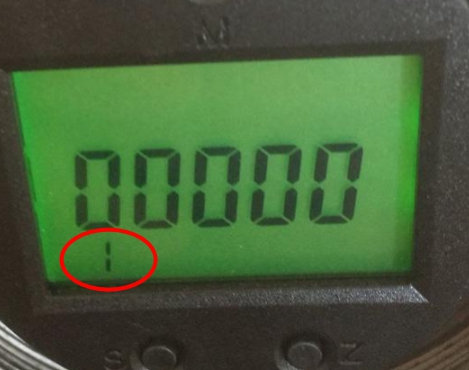

如图所示到组态以后智能压力变送器的数字显示的左下角边缘会显示“1”提示输入对应代码。输入不一样的代码,可以进入到智能压力变送器不同的功能界面做调整。相应功能设置完毕以后进行循环设置。


对应的智能压力变送器操作代码如下:

XXXX2单位设置界面;

XXXX3量程下限;

XXXX4量程上限;

XXXX5阻尼设置;

XXXX6主变量调零。

此后无需操作,智能压力变送器两分钟后自动回到测量显示界面
