如何确认电接点压力表的参数

时间:2021-03-29 浏览:

电接点压力表的电触点是有一定通断使用寿命的。

有时,我们会遇到不锈钢电接点压力表到达使用寿命需要更换的场合,这种情况下,最好的办法就是去利用不锈钢电接点压力表铭牌的型号信息向生产厂家购买同样的产品。但因为现场工况复杂,仪表在现场使用过程中磨损或丢失铭牌的现象也并不少见,这种情况下,又要如何确认仪表的参数呢?



首先从应用场合和测量需求的角度判断。

电接点压力表的主要类型一般有如下几种:

1普通型电接点压力表:适用于测量对铜合金、铁无腐蚀作用的气体及液体的压力。

2防腐型电接点压力表不锈钢电接点压力表,主要测压元件及仪表外壳均采用不锈钢材料设计,适于测量腐蚀性较强的气体及液体的压力。

3防腐耐震型电接点压力表不锈钢电接点压力表,通过对表体内充油,利用液体阻尼确保无振动显示,适用于测量介质强烈脉动及环境震动较大的场所。

4防爆型电接点压力表不锈钢电接点压力表有本安防爆和隔爆两种类型,适用于环境有爆炸性混合物的危险场所。

从外型上也可对电接点压力表的类型进行确认,普通电接点压力表是塑料外壳过程连接口是铜材质,防腐型的电接点都是全不锈钢外壳,防爆型电接点压力表的本安型外观与防腐型一致,但隔爆的壳体为十分厚重的铸铝壳体。

压力变送器 |压力传感器 |液位变送器 |电磁流量计 |超声波流量计北京生产厂家 |ZORICREATO| 卓然天工 |wps9.pngwps10.png

普通型                 防腐型                 隔爆型

然后是确认一些可视的外型参数:

1)电接点的表盘直径有60mm/100mm/150mm三种。

其中最常见的100mm直径,不确定的情况下可以通过标尺测量进行确认。

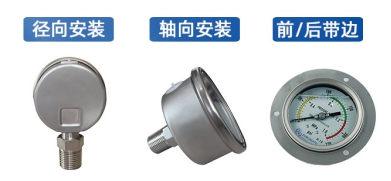

(2)仪表的安装是哪种:轴向型,径向型,嵌入式安装型


(3)仪表是否是螺纹连接,或者是其它连接形式

螺纹连接需要确认螺纹的规格;

法兰连接需要确认法兰规格与法兰材质;

还有存在过程密封部件的情况;





在确定以上参数后,就需要通过仪表的面板确定具体的参数:


(1)量程:以上图为例,读取表盘的量程上下限,单位在上限附近, 0~1.6Mpa

(2)精度:KL1.0”标识精度等级1级别,同理“KL1.6”为1.6级精度

(3)触头功率:如图为30VA,最高工作电压380V AC

(4)开关类型:如图为双限开关,一上限一下限。

上下限的确认方式如下:


存在磁柱的一侧位于逆时针方向(如左侧)的为下限报警。

存在磁柱的一侧位于顺时针方向(如右侧)的为上限报警。

5)多触点的情况:多触点电接点压力表的触点数量为3~4个,表面径尺寸固定为100mm,判断其上下限的方式同上。
