恒压供水用什么压力传感器

时间:2021-04-14 浏览:

压力传感器不止用在化工或者一些自动化生产设备上,有一个容易被忽视的应用场景实际也大量使用着压力传感器这个产品,那就是供排水。

变频技术在不断发展着,人们对饮用水质量要求不断提高,应用变频技术的恒压供水系统因独具特色的环保功能、节能性能和优质供水能力得到了市场广泛认可,多应用于现代化住宅小区和各种高层建筑的日常供水及消防供水。这种恒压供水技术可以调整泵发动机的转速,自动更改系统的工作参数,并在水发生变化时压力传感器检测到,并通过PLC命令控制保持水的压力。

我们讨论一些比较常见的供水系统这类系统一般直观上以流量为控制目的,比较常见的控制方法是控制阀和通过速度去控制的办法。阀控制通过调节阀的开度来控制流量,泵马达的转速保持不变。随着实际用水量的变化,如果阀门开度在一段时间内保持不变,这就不可避免地成为过压或欠压。耳朵。耳朵速度控制通过改变泵发动机的速度来调节流量,而阀门的开度保持不变,水流通过改变水的动能而改变。调速供水方式是调速的一部分。他的工作原理是依据用水量的变化自动调节泵电机的转速,压力传感器形成的闭环控制系统再使管网压力保持始终恒定。用水量增加,电机加速,用水量减少,电机减速。



    PLC在恒压供水系统中的应用示例

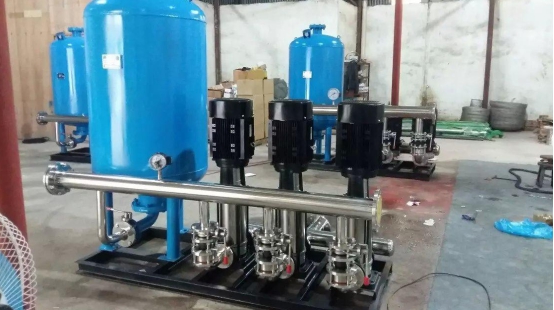

  整个系统由三台泵和一台变频器组成。它还需要PLC、压力传感器等控制系统设备。每台水泵的出水管将安装一个手动阀,以便于后续维护和手动控制水量调节。三台水泵一起工作以满足供水需要。变频供水系统中检测管道压力的压力传感器通常采用扩散硅芯压力传感器(反馈0-5V电压信号)或压力变送器(反馈4-20mA电流),变频器是供水系统的核心。

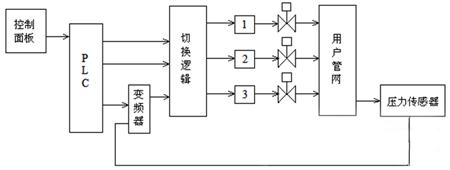

由上图可见,变频恒压供水系统由执行机构、信号检测、控制系统、人机界面、报警装置等部分组成。

控制交流接触器在工频和变频之间切换,调节水泵的工作量。PLC在系统中的作用是对控制部分编程实现自动化。


  系统启动后,检查是自动模式还是手动模式。如果是手动操作,则应该根据自己的需要布置相应的按钮,系统根据按钮进行相应的操作。在自动运行模式下,系统将根据程序和相关输入信号进行相应的操作。

手动模式主要是解决系统错误或设备问题。另外,为了防止PLC故障导致系统停机,手动控制不进入PLC程序,这更有利于系统进行控制。在自动运行模式下,如果PLC接收到频率上限信号,则执行增泵程序,增加泵的数量。如果PLC接收到频率下限信号,则执行减泵程序,减少泵的数量。保持当前运行状态,不接收信号。

恒压供水中的压力传感器最为常见的量程是0~1.6MPa,一般采用直接引压孔的测压形式。
