浮球液位计【知道原理】

时间:2021-04-14 浏览:

【知道原理,才能得心应手】



仪器名称:

浮球液位计又叫浮子液位计,浮球液位计是关于一类液位计的笼统的名称,作为一种测量液位的仪表,浮子液位计的种类有多种多样,我们根据不同的结构就可以分为五种类型:连通管式,磁浮球式,连杆式,杠杆式,平衡式。

下面会以磁浮球式液位计为参考解析浮球液位计的工作原理。



原理概述:

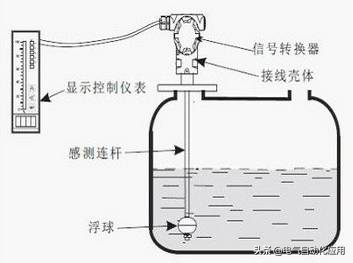

浮球液位计的结构设计主要原理是阿基米德原理,即浮力原理,但其测量方式是基于电磁原理的。如下图所示,带有磁体的浮球在被测介质中的高度受浮力作用影响,浮球中有磁体。浮球中的磁体和传感器(磁簧开关)作用,使串连入电路的元件(如定值电阻)的数量发生变化,这种变化会导致仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。


特性及应用:

一般来讲,浮球液位计的具体应用主要包括以下几类:

一是用于石油、化工原料储罐的液位测量;

二是用于工业废水的液位测量;

三是用于食品加工过程的储罐液位控制。
