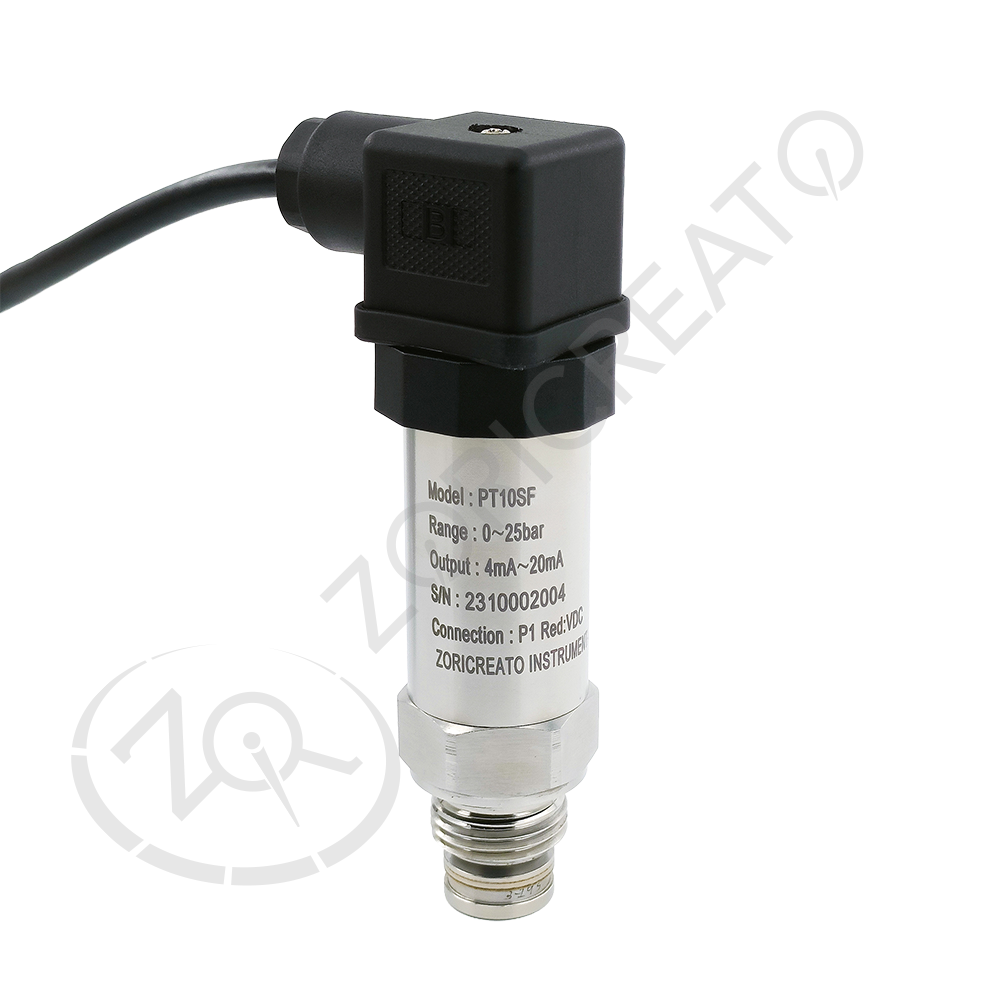

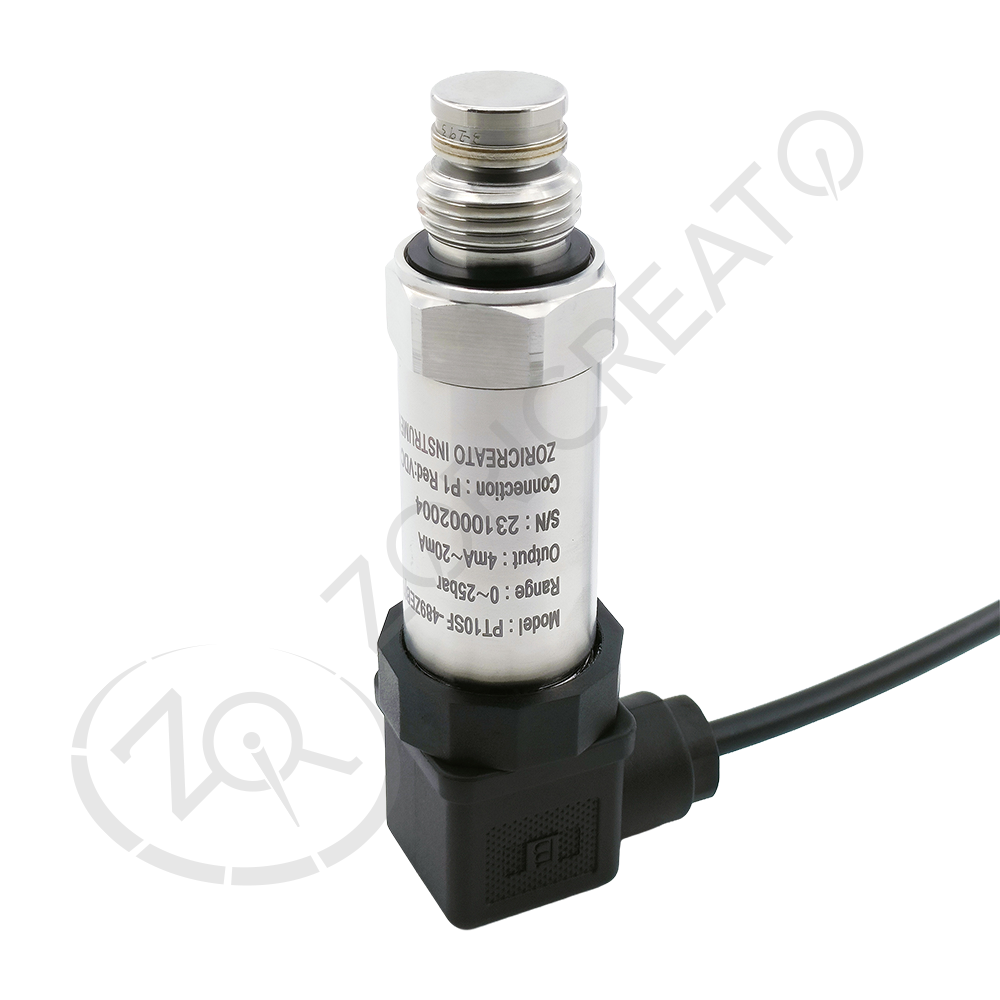

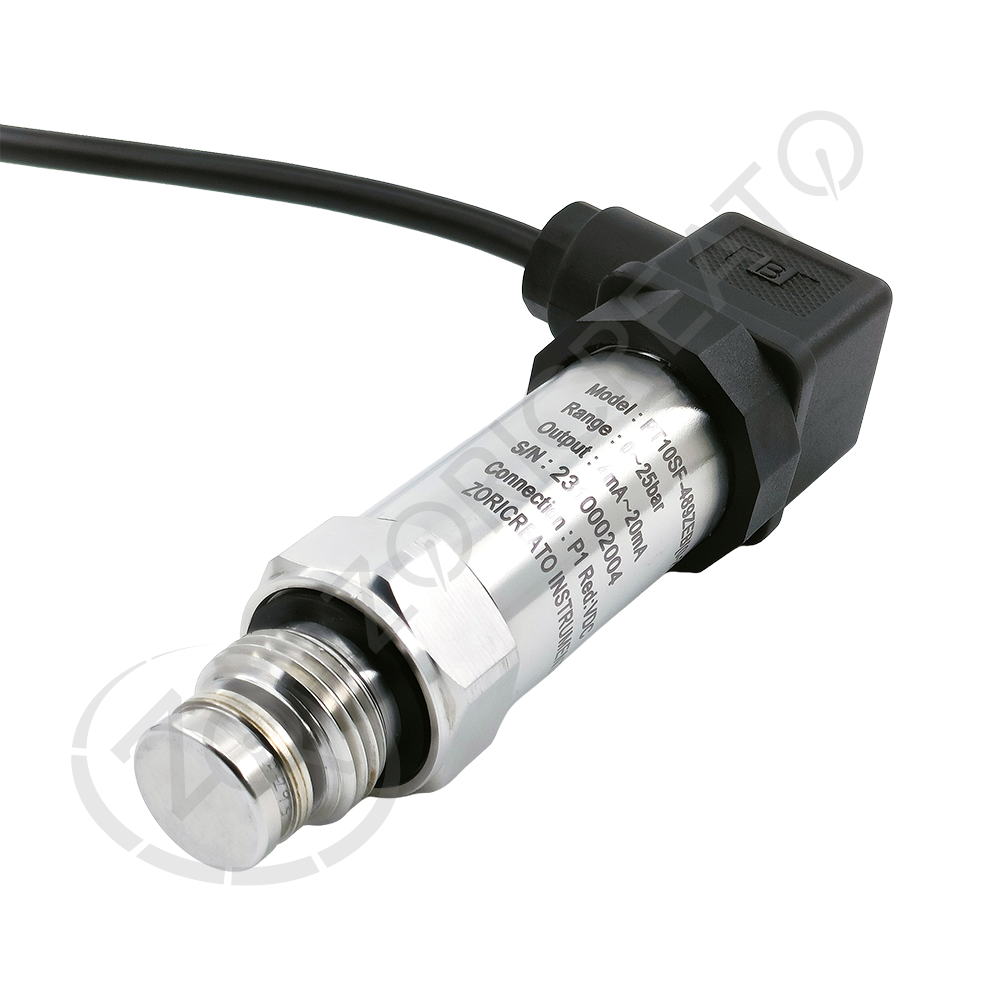

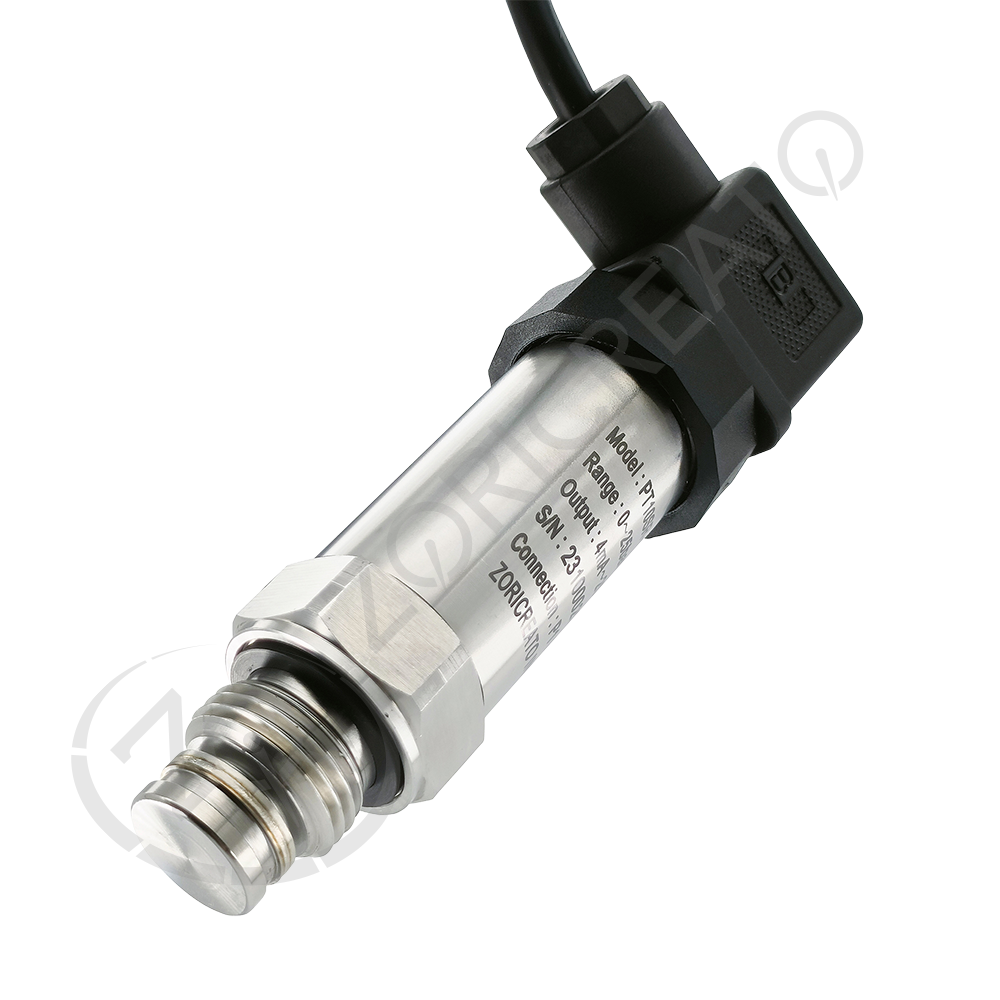

PT10SF-110型压力变送器是我公司研制生产的溅射膜(Sputtered Membrane)压力变送器，核心传感器采用国际前沿离子束溅射技术，在不锈钢膜片上制作出微米级电阻膜，再经过微电子工艺制作出惠斯通电桥，组成无任何粘贴剂和活动部件的全金属压力敏感元件。该产品避免了硅基压力传感器常见的密封充油腔，具有在恶劣环境中长期稳定工作、温度漂移小、耐压能力强、测量介质温度范围宽、耐磨损、抗冲击等显著特点，可广泛适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质等行业的压力测量和控制。
● 溅射薄膜芯体，抗振动抗冲击，可在恶劣工况下稳定工作；
● 无粘胶连接，长期稳定性好；
● 性能可靠、低漂移、安全、使用方便；
● 可测量表压、绝压和密封参考压力；
● 本质安全型产品，符合国家 GB3836.4 标准Ex ia ⅡB T6 Ga 的要求；
● 隔爆型产品，符合国家 GB3836.2 标准Ex d IIC T6 Gb的要求。
| 量 程： | 0MPa～2MPa···250MPa |
| 压力类型： | 表压 |
| 过 压： | 1.5 倍满量程压力 |
| 精 度： | ±0.5%FS（典型值），±1%FS（最大值） |
| 稳 定 性： | ≤±0.2%FS/年 |
| 补偿温度： | 0℃～80℃ |
| 工作温度： | -20℃～60℃ |
| 贮存温度： | -40℃～120℃ |
| 供电电源： | 24V DC（两线制） |
| 输出信号： | 4mA～20mA DC（两线制） |
| 绝缘电阻： | 100MΩ/250V DC |
| 防护等级： | IP65 |
| 电气连接： | 接插件或电缆线 |
| 测量介质： | 对不锈钢无腐蚀的液体或气体 |
| 接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 电源负（0V/+OUT） | 公共端（GND） |
| 3 | 空 | 输出正（+OUT） |
| 电缆型电气定义： | ||
| 导线颜色 | 两线制 | 三线制 |
| 红 | 电源正（+V） | 电源正（+V） |
| 黑 | 电源负（0V/+OUT） | 输出正（+OUT） |
| 白 | 空 | 公共端（GND） |
| M12×1 4芯接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 空 | 公共端（GND） |
| 3 | 电源负（0V/+OUT） | 输出正（+OUT） |
※石油
※化工
※电力
※水文
※地质
等行业的流体压力的检测及控制。
