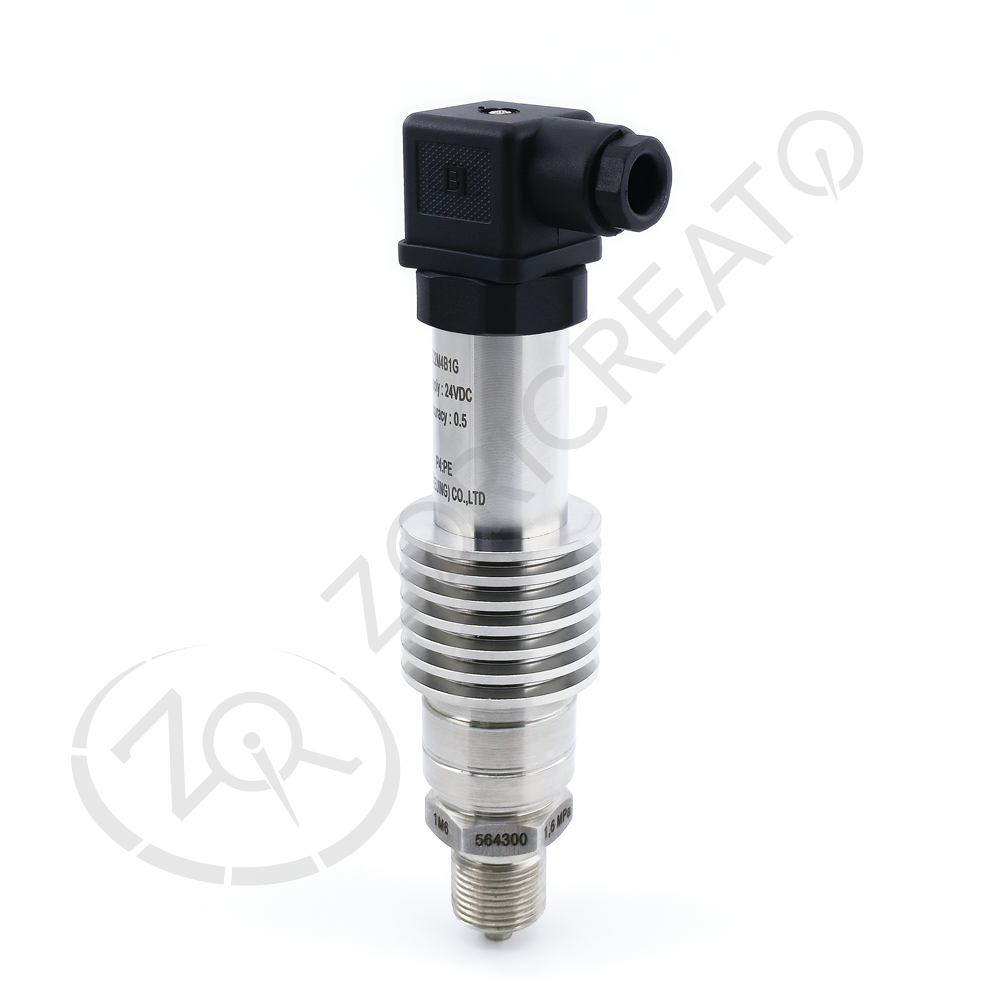

PT10TS-110 型高温压力变送器

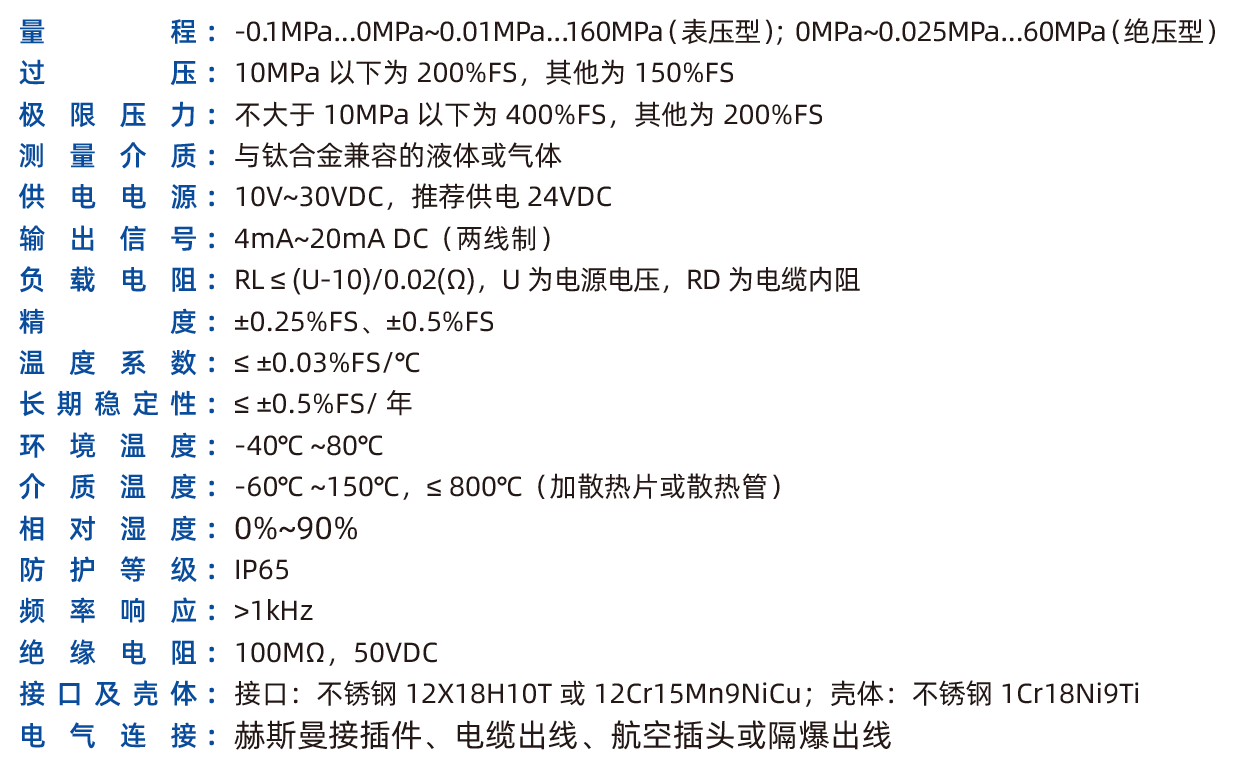

量程

测量范围：-100kPa···0kPa~10kPa···100MPa

[0~X]kPa 或 MPa

X: 实际测量量程

代号

供电

代号

供电

V₁

24V DC（默认）

V₈

3.3V DC

V₆

12V DC

V₉

其它供电方式

V₇

5V DC

代号

输出信号

代号

输出信号

E₁

4mA~20mADC

R₄

RS485 通讯接口

E₂

0mA~10mADC

H

HARTR^® 协议通信

E₃

0mA~20mADC

II

I²C 协议通信

V₁

1VDC~5VDC

V₄

0.5VDC~4.5VDC

V₂

0VDC~5VDC

V₅

其他电压输出

V₃

0VDC~10VDC

代号

结构材料

隔离膜片

接口

壳体

22

不锈钢 316L

不锈钢

不锈钢

24

不锈钢 316L

不锈钢 316L

不锈钢 316L

25

钽

不锈钢

不锈钢

35

钽

哈氏合金

不锈钢

代号

过程连接

PC₁

M20X1.5 / 外螺纹压力接口，齐平膜型

PC₂

G1/2 外螺纹压力接口，齐平膜型

SC₁

M20X1.5 外螺纹压力接口，水线密封

SC₂

G1/2 外螺纹压力接口，水线密封

G1-6

G1/8、G1/4、G3/8、G1/2、G3/4、G1 外螺纹压力接口（例：G1=G1/8···）

M1-4

M5X0.8、M10X1、M14X1.5、M20X1.5  外螺纹压力接口（例：M1=M5X0.8···）

ZG1-5

ZG1/8、ZG1/4、ZG3/8、ZG1/2、ZG3/4  外螺纹压力接口（例：ZG1=ZG1/8···）

R1-5

R1/8、R1/4、R3/8、R1/2、R3/4 外螺纹压力接口（例：R1=R1/8···）

N1-5

NPT1/8、NPT1/4、NPT3/8、NPT1/2、NPT3/4 外螺纹压力接口（例：N1=NPT1/8···）

P1-5

PT1/8、PT1/4、PT3/8、PT1/2、PT3/4  外螺纹压力接口（例：P1=PT1/8···）

PD₁

DN25 卡箍连接（大膜片型）

PD₂

DN25 卡箍连接（焊接型）

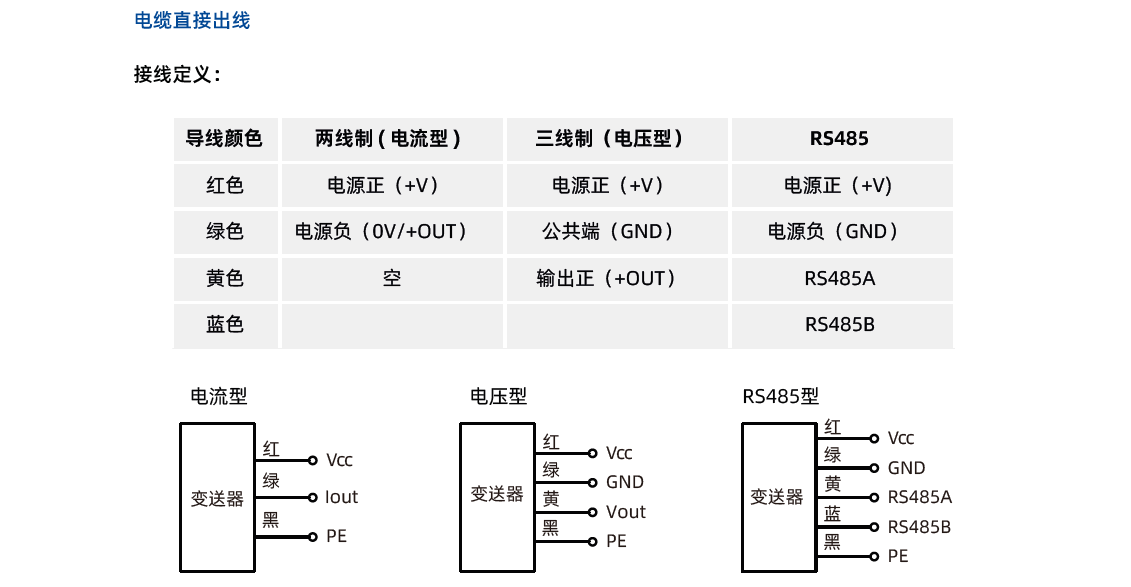

代号

电气连接

B1-6

4 芯赫斯曼接插件连接

C1-7

防水接头

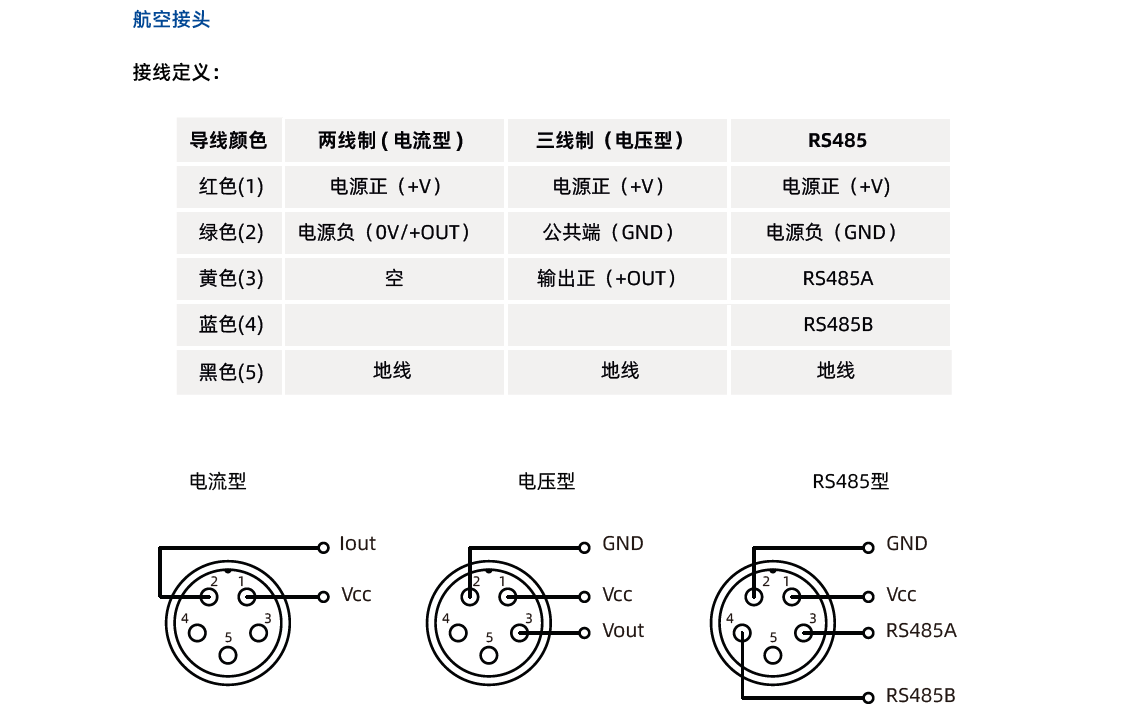

D1-8

航空接头

E1-7

液位出线

F

可根据需求定制

代号

附加功能

R₃

散热片（3 片）

R₆

散热片（6 片）

R₉

散热片（9 片）

M₁

4 位 LED 数显表头（4mA~20mA DC）

M₂

4 位 LED 斜面显示表头（开关量输出）

y

ATEX

d

隔爆型 Exd II CT6Ga

i

本安防爆型 Exia II CT6Ga

S

密封表压型

A

绝压型

G

表压型

PT10TS-110 [0~100]kPa        V₁       E         22           PC₁           B₁       M₁                                   完整的型号规格
